ただいま工事中。　建築現場フォト便り

施工に携わるスタッフが、いろいろな建築現場の様子を写真でお届けします。

障害者自立支援施設いずみ園移転新築工事

　2017年 08月 更新

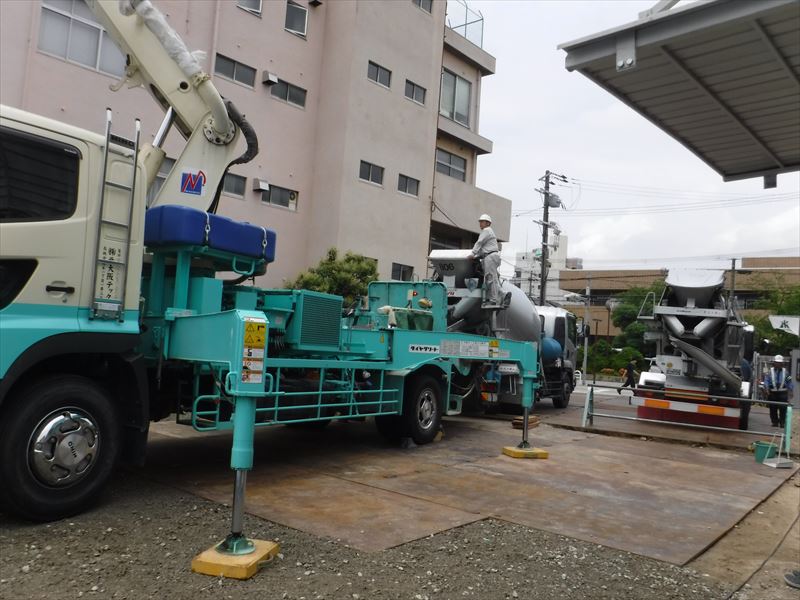

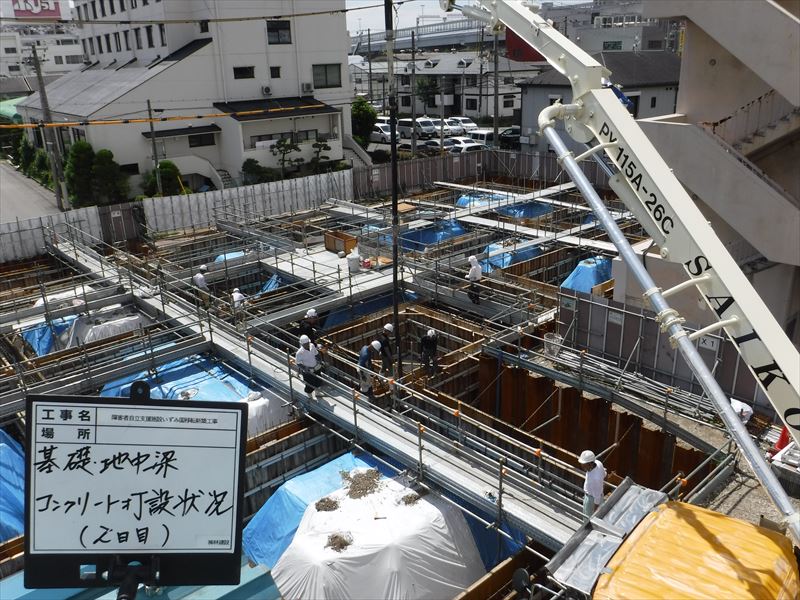

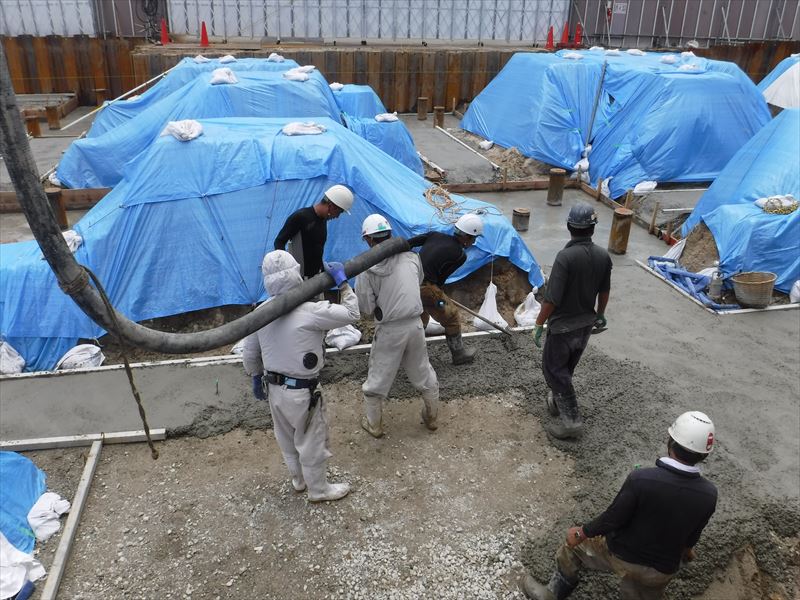

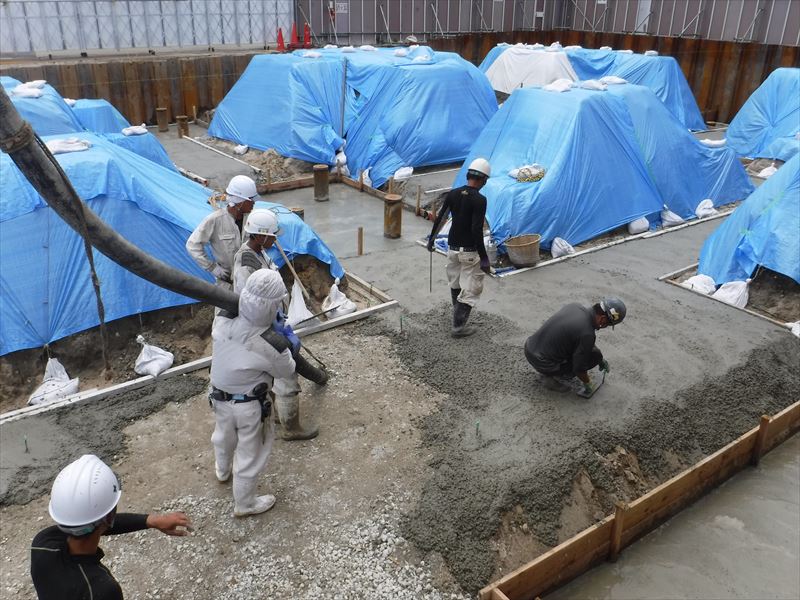

掘削工事もようやく終わり、８ｔポンプ車にてステコンクリートを打設。約22㎥打設しました。
掘削工事もようやく終わり、８ｔポンプ車にてステコンクリートを打設。約22㎥打設しました。
掘削工事もようやく終わり、８ｔポンプ車にてステコンクリートを打設。約22㎥打設しました。

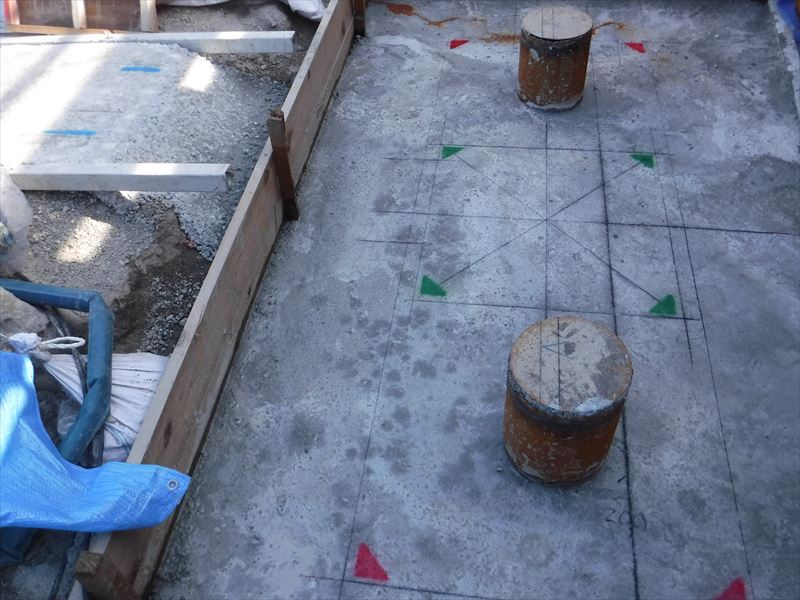

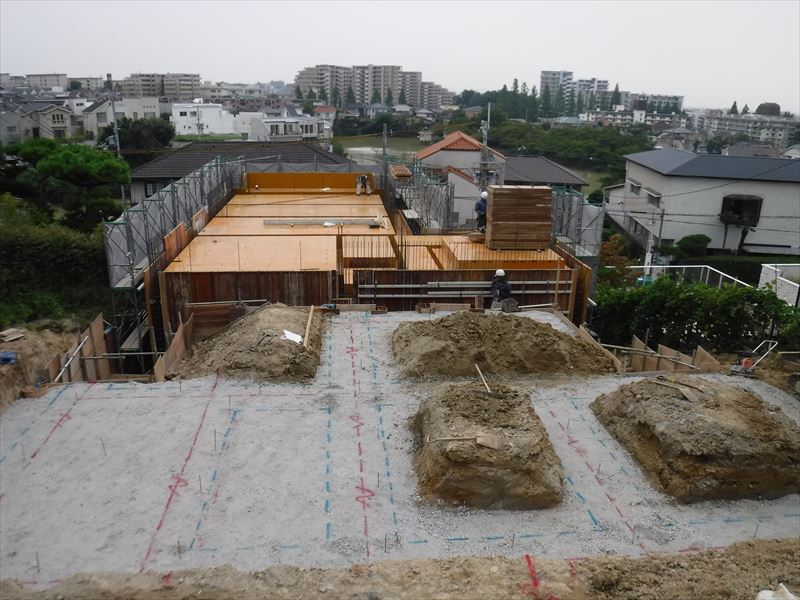

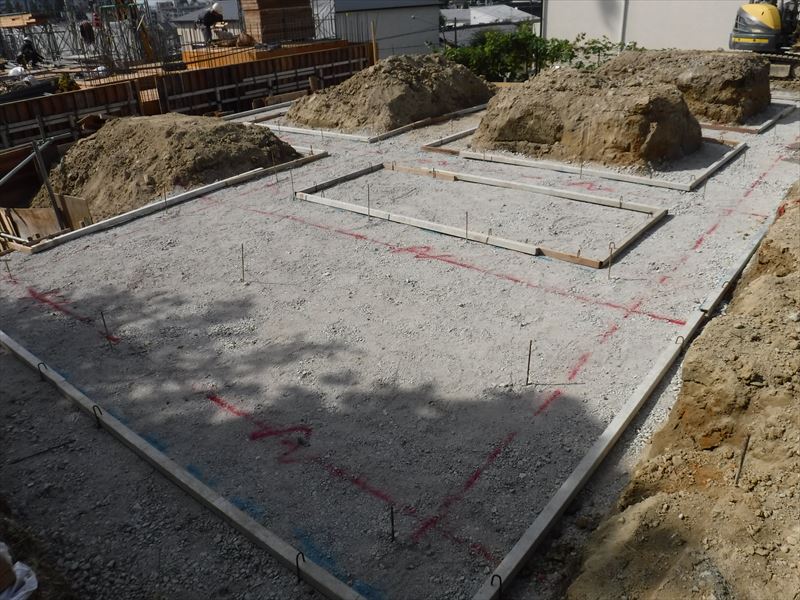

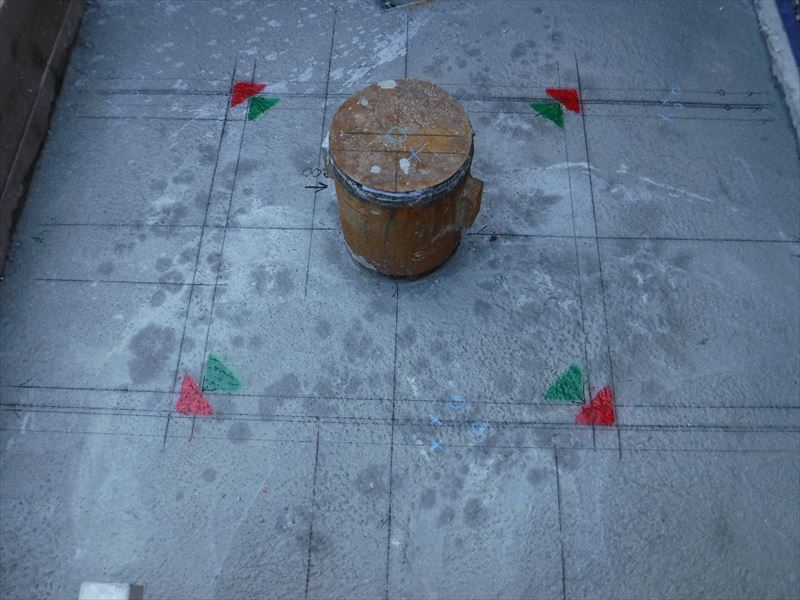

昨日打設したコンクリートの上に、基礎の墨出しを行います。 墨出し完了後には、柱・梁・ベースの墨にカラースプレーをふり、職人さんがわかりやすいようにします！
昨日打設したコンクリートの上に、基礎の墨出しを行います。 墨出し完了後には、柱・梁・ベースの墨にカラースプレーをふり、職人さんがわかりやすいようにします！

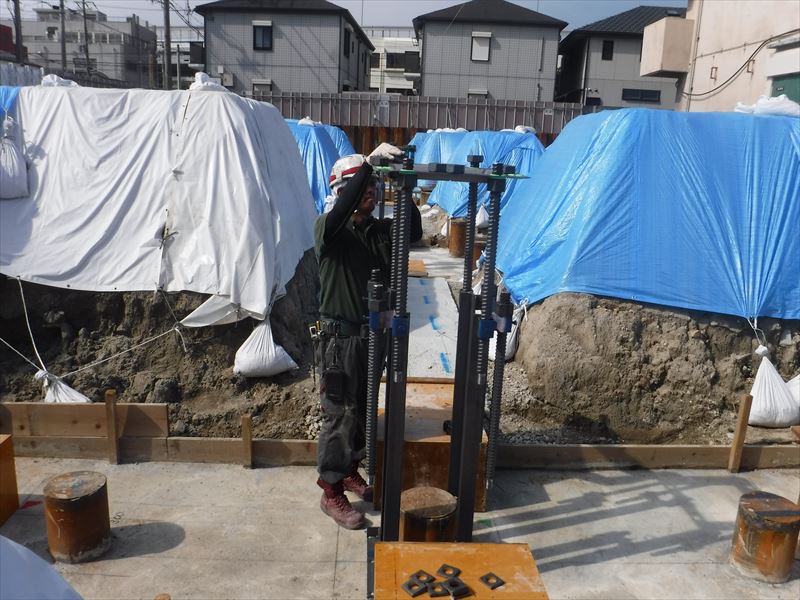

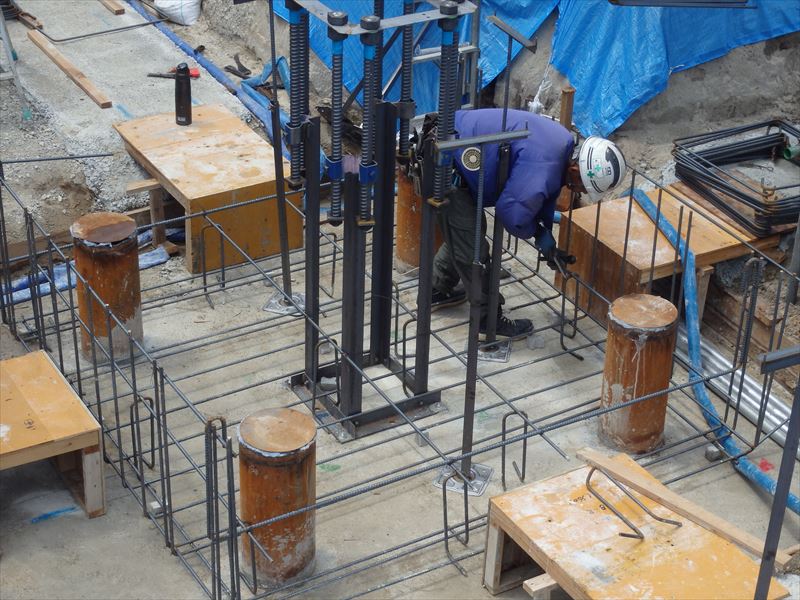

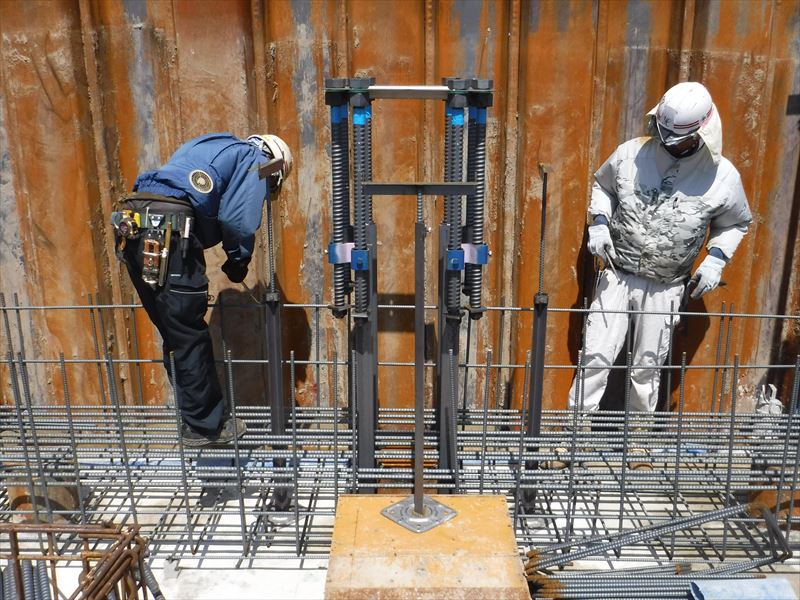

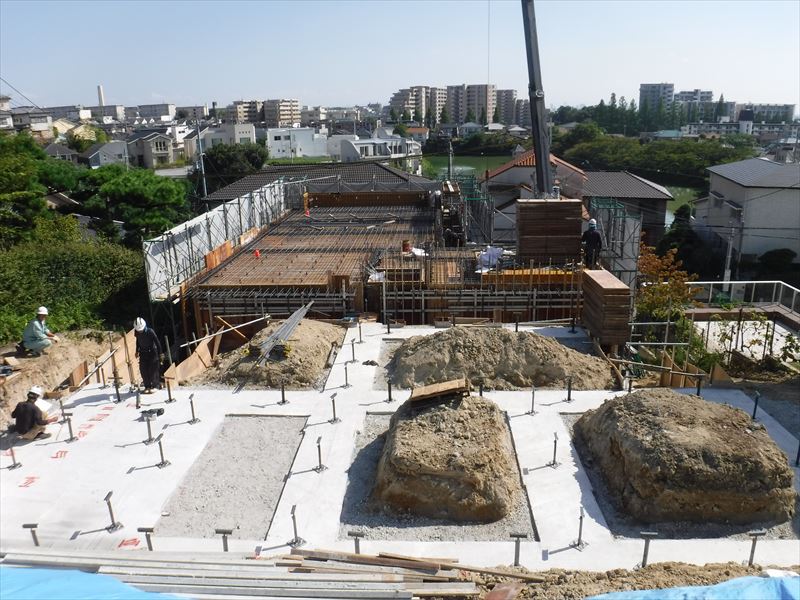

後日鉄骨柱を固定させる為のアンカーボトルをテンプレート、アンカーフレームを使用し設置しています。

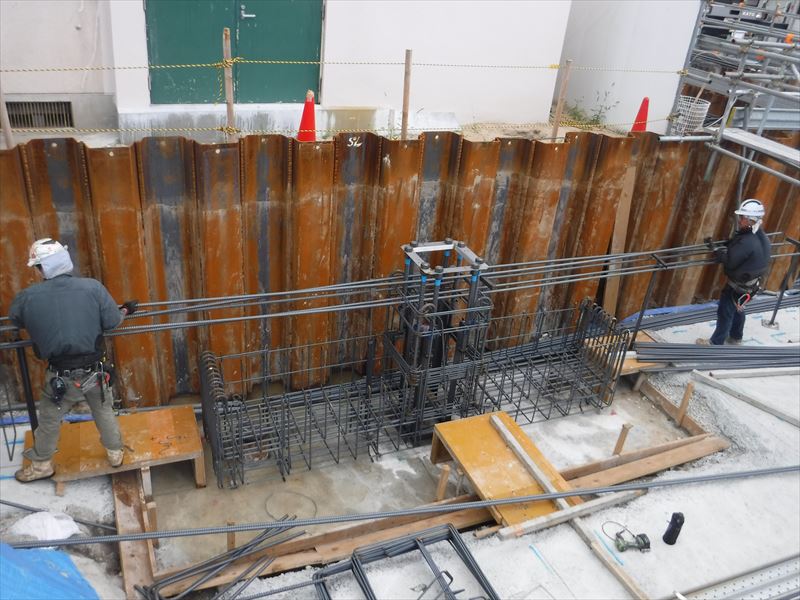

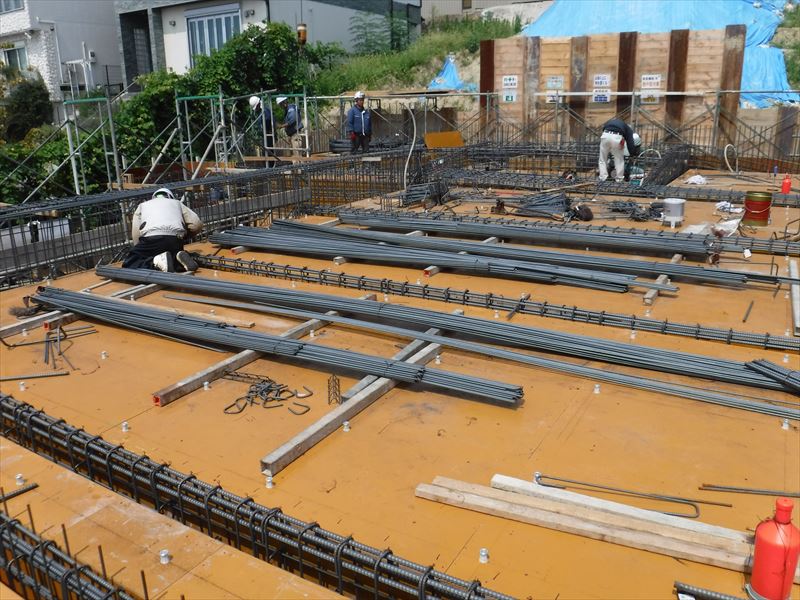

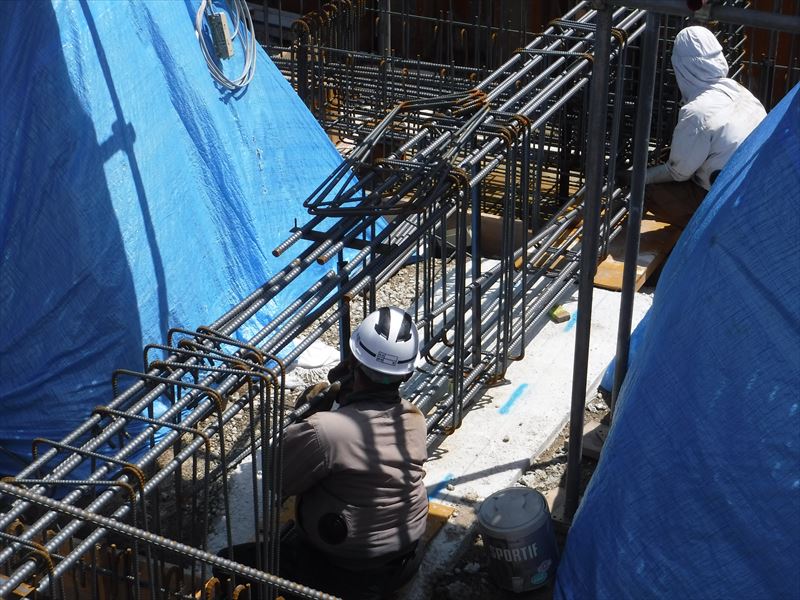

いよいよ地中梁配筋工事。 １０名の職人さんが組み立てていきます！
いよいよ地中梁配筋工事。 １０名の職人さんが組み立てていきます！
いよいよ地中梁配筋工事。 １０名の職人さんが組み立てていきます！
いよいよ地中梁配筋工事。 １０名の職人さんが組み立てていきます！

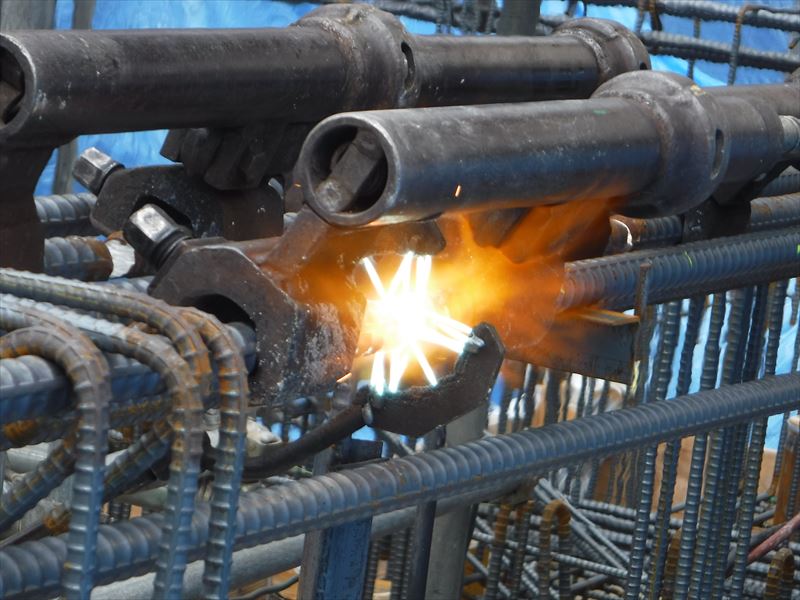

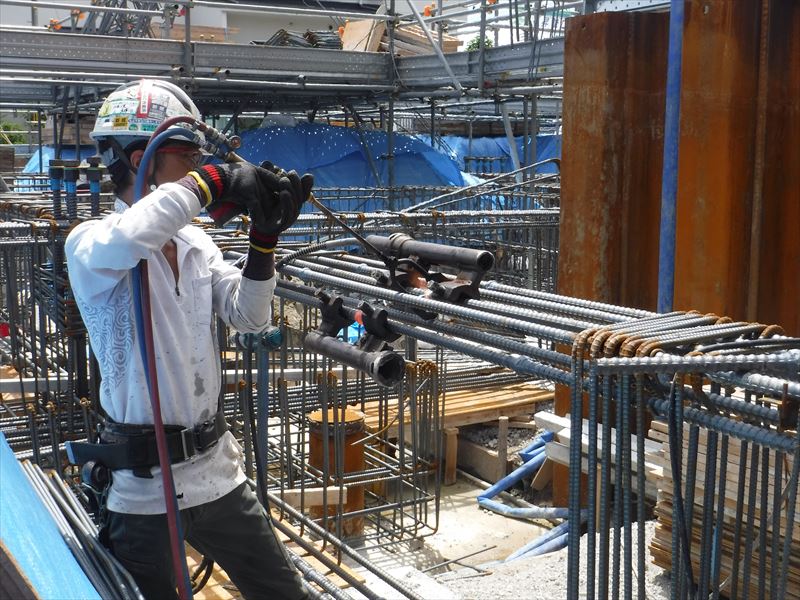

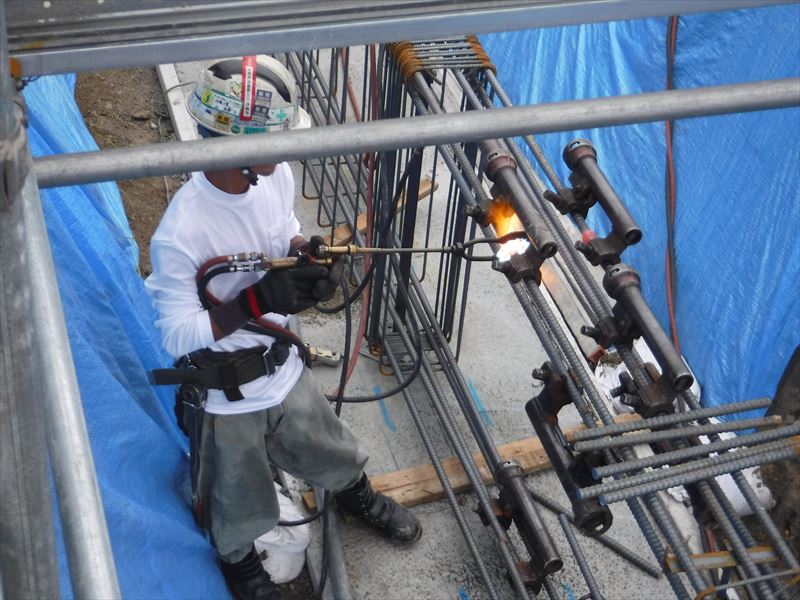

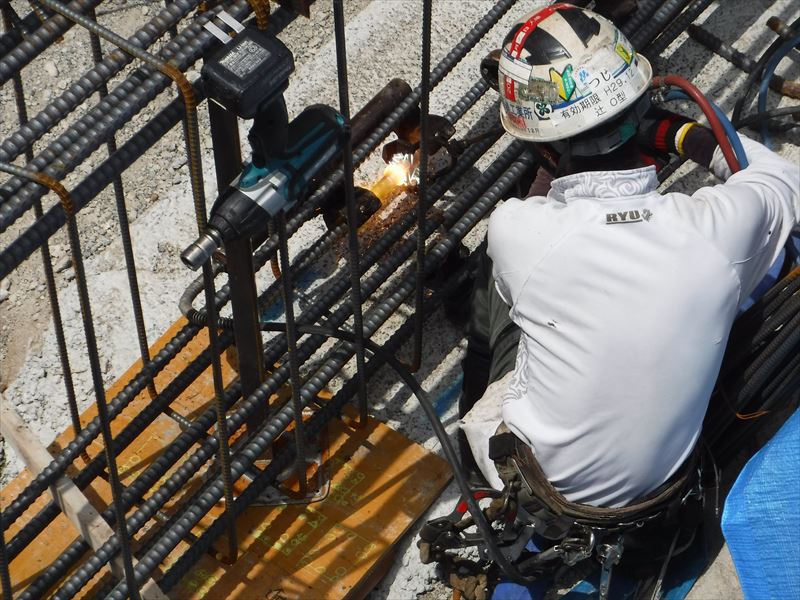

鉄筋どうしを密着させ、圧力を加えながら接合部を酸素・アセチレン炎で接合します。 約１２００℃～１３００℃にもなります・・・！ ちなみに、本日の外気温は３３度。職人さんがんばれ～！！
鉄筋どうしを密着させ、圧力を加えながら接合部を酸素・アセチレン炎で接合します。 約１２００℃～１３００℃にもなります・・・！ ちなみに、本日の外気温は３３度。職人さんがんばれ～！！
鉄筋どうしを密着させ、圧力を加えながら接合部を酸素・アセチレン炎で接合します。 約１２００℃～１３００℃にもなります・・・！ ちなみに、本日の外気温は３３度。職人さんがんばれ～！！
鉄筋どうしを密着させ、圧力を加えながら接合部を酸素・アセチレン炎で接合します。 約１２００℃～１３００℃にもなります・・・！ ちなみに、本日の外気温は３３度。職人さんがんばれ～！！

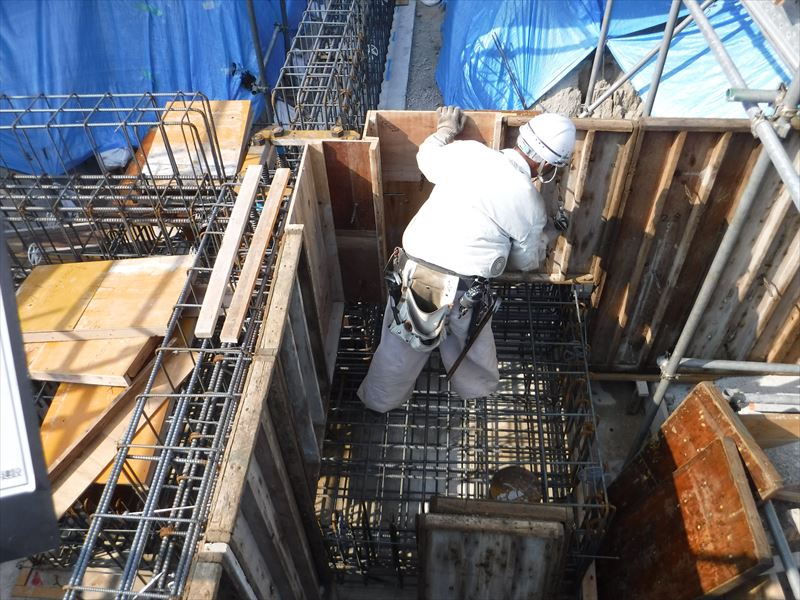

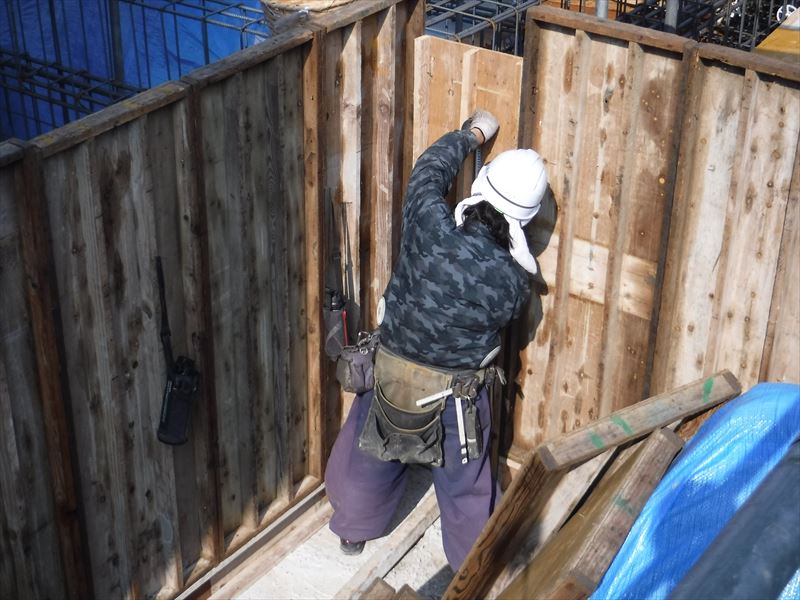

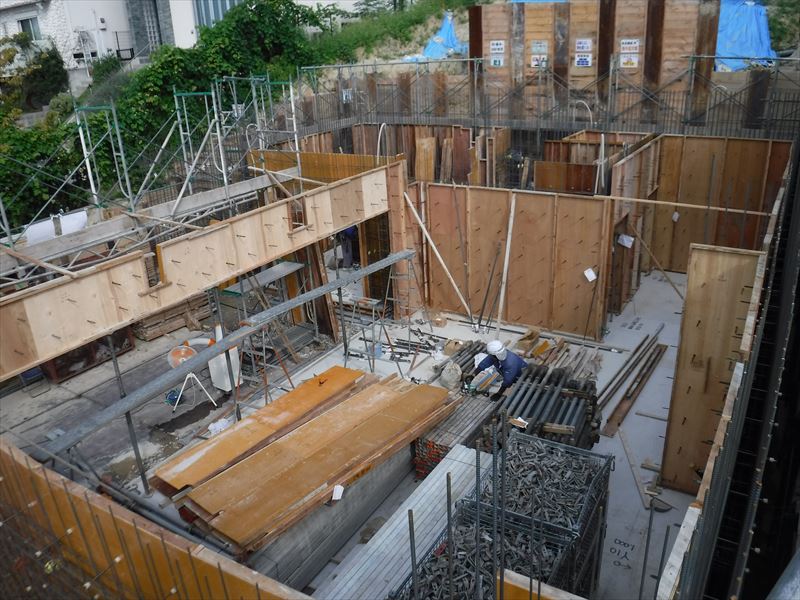

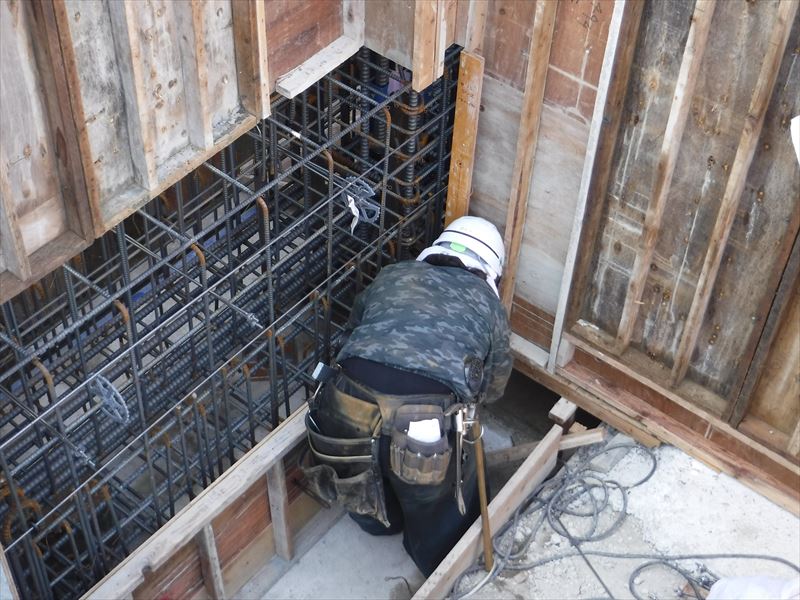

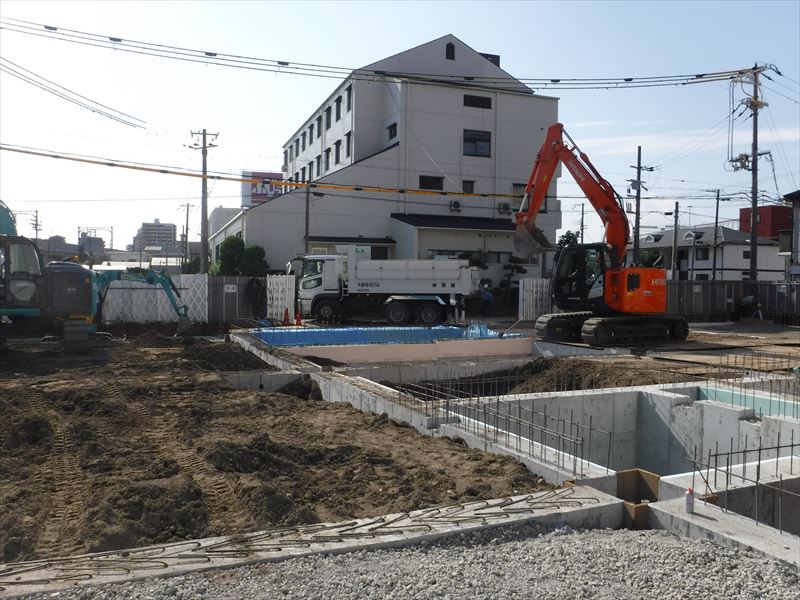

配筋もほぼ完了し、型枠工事開始！ 狭い隙間に入り作業を行っています。
配筋もほぼ完了し、型枠工事開始！ 狭い隙間に入り作業を行っています。
配筋もほぼ完了し、型枠工事開始！ 狭い隙間に入り作業を行っています。
工期 29.6.1～30.3.15 所在地 西宮市津門川町

もっとみる

Ｓ邸新築工事

　2017年 08月 更新

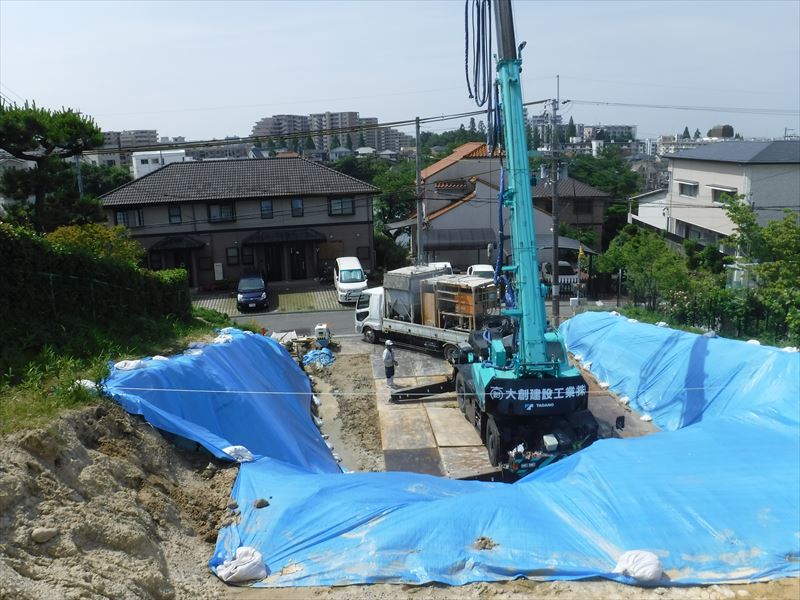

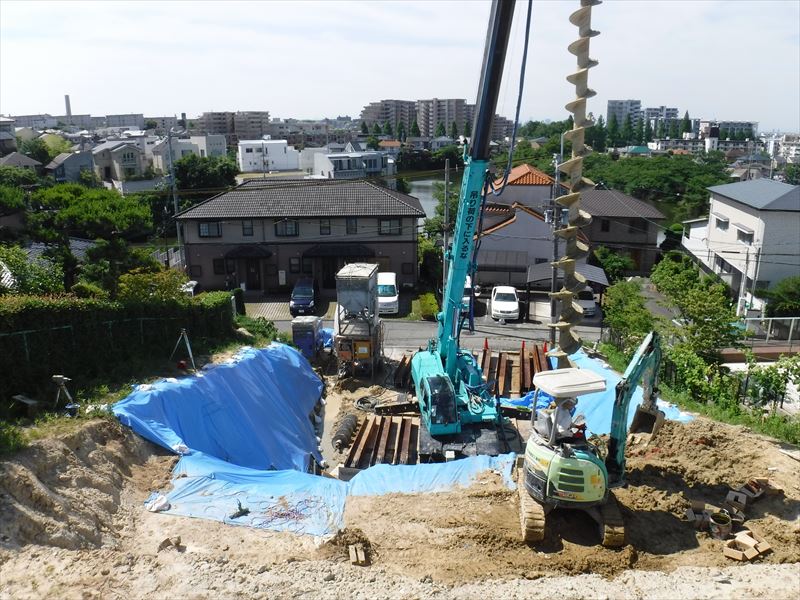

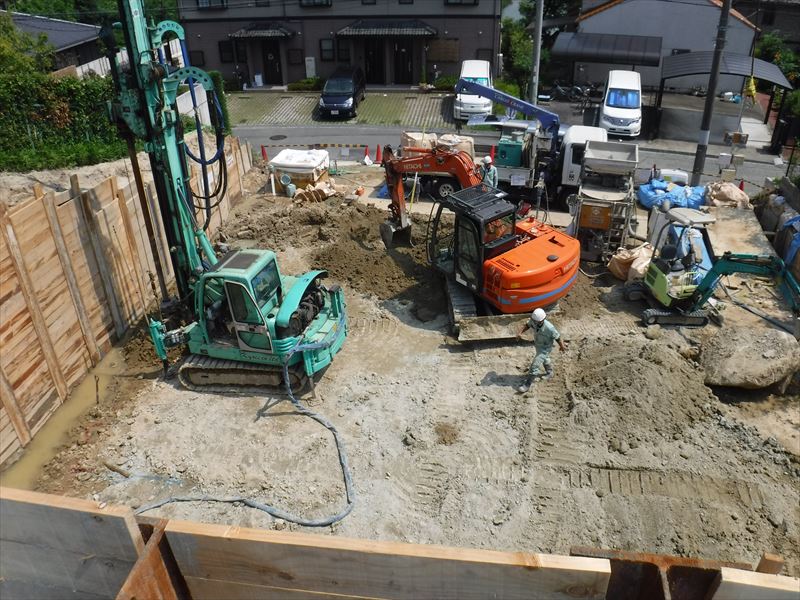

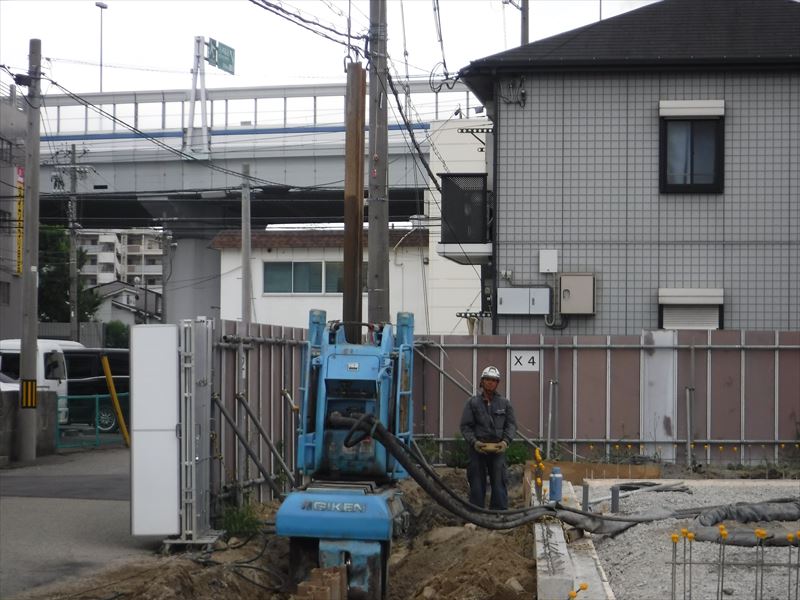

基礎の柱状改良工事！ 基礎下にコンクリート状の柱を800Φで110本、打設します。 強固な基礎を作ります（^0^）/

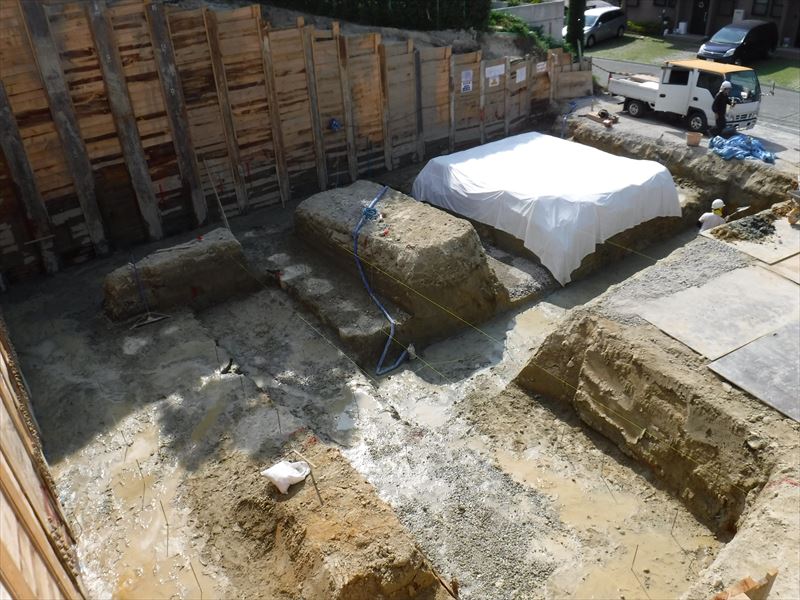

基礎掘削完了！（＾0＾;）

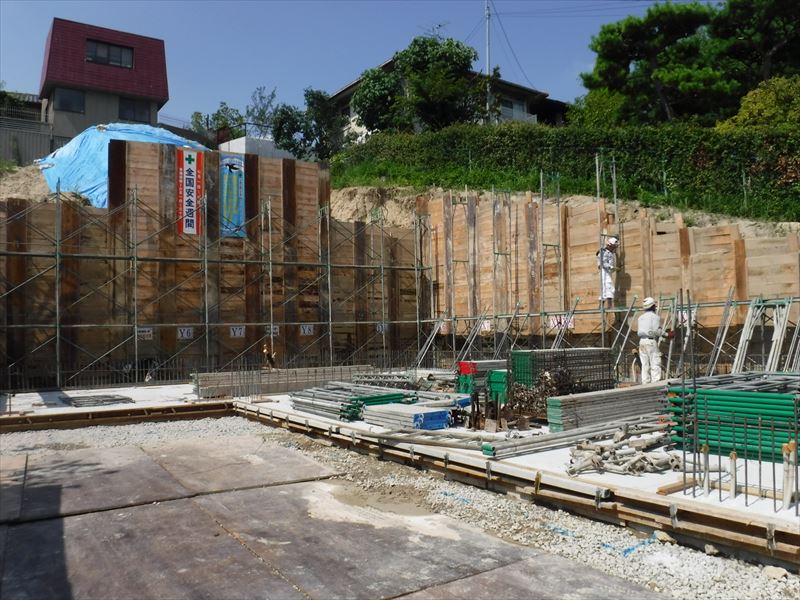

基礎掘削後、ｽﾃ枠を設置！

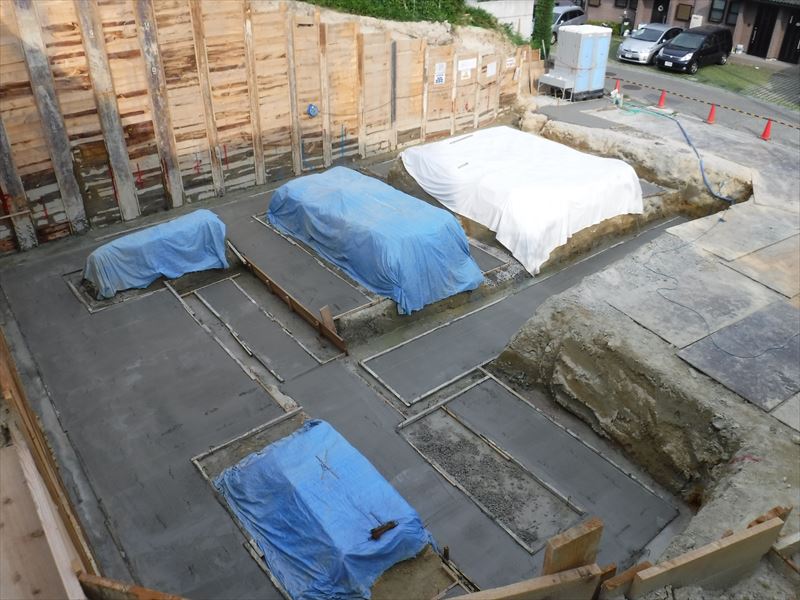

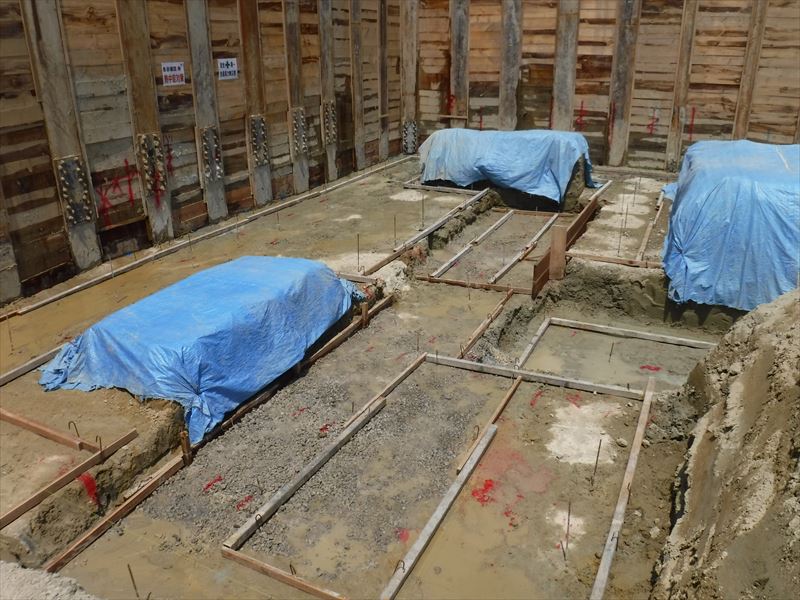

基礎部、ステコンクリート打設完了！（^0^）/

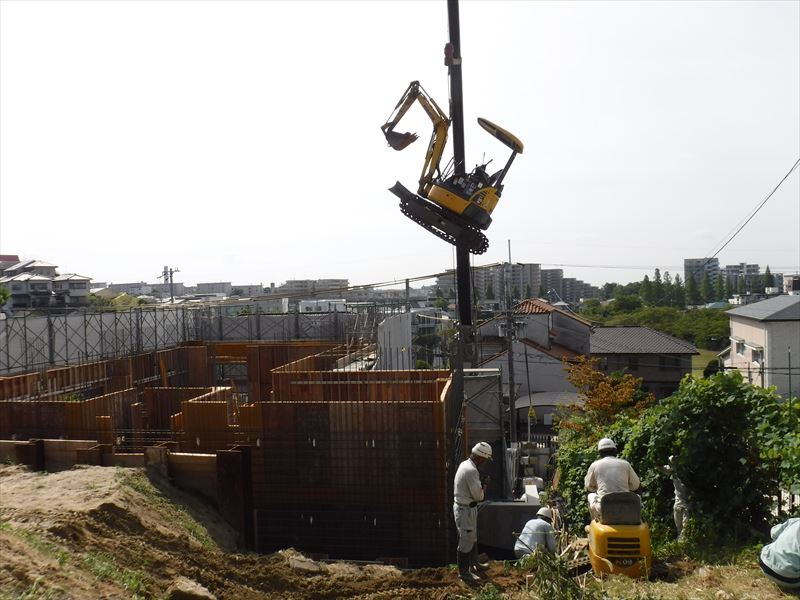

大型重機での作業も、ひと段落！((^0^;) 万能板とｹﾞｰﾄ設置で現場らしく！（＾0＾）/

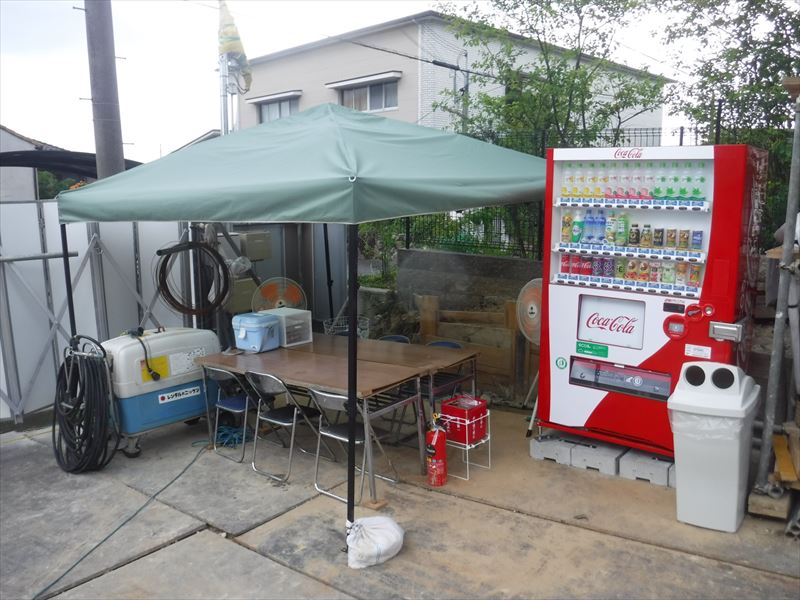

敷地的に仮設ハウスの設置が難しいので…（*＝*）テントを設置しました！（^0^）/ 出来る限りの、熱中症対策は本当に…大切な事です！（>▽<）b

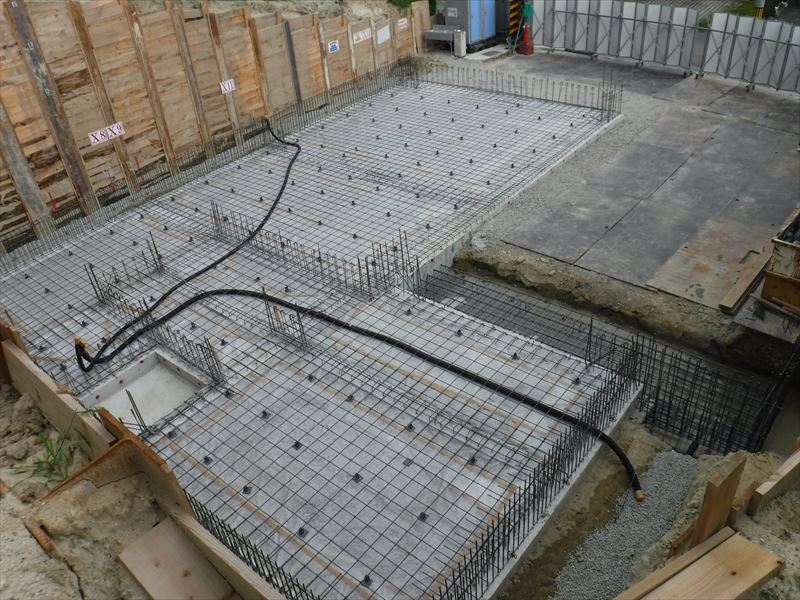

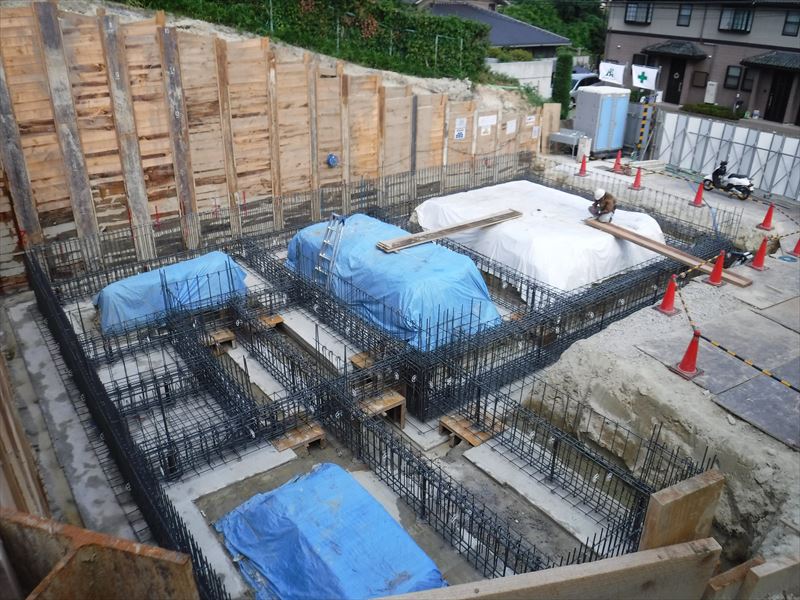

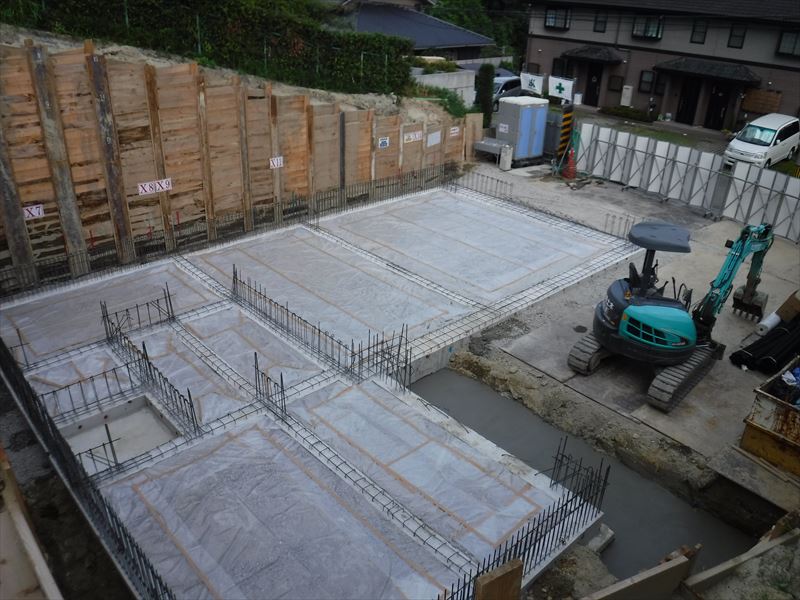

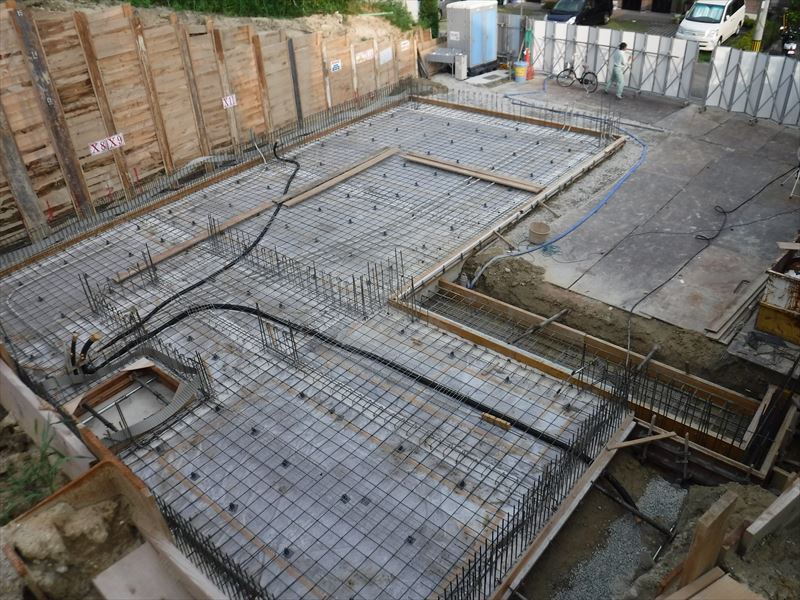

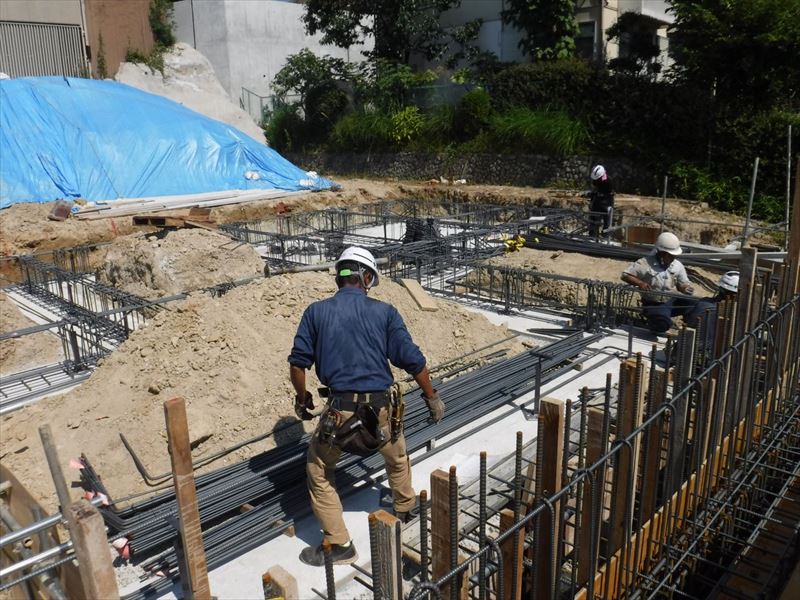

基礎配筋完了！（^0^）/

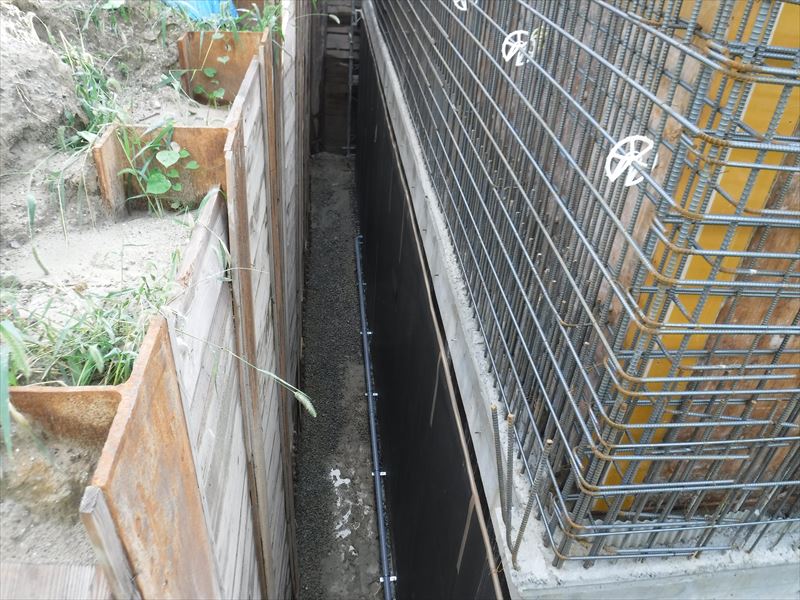

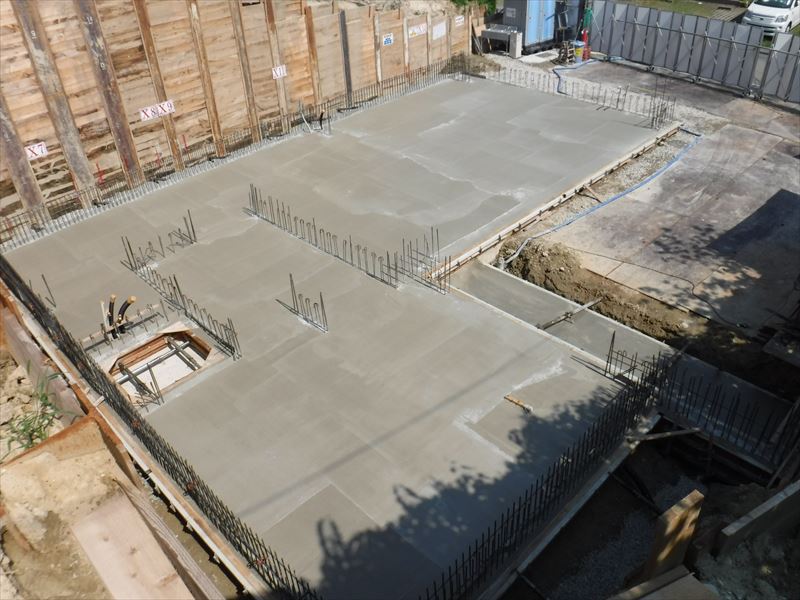

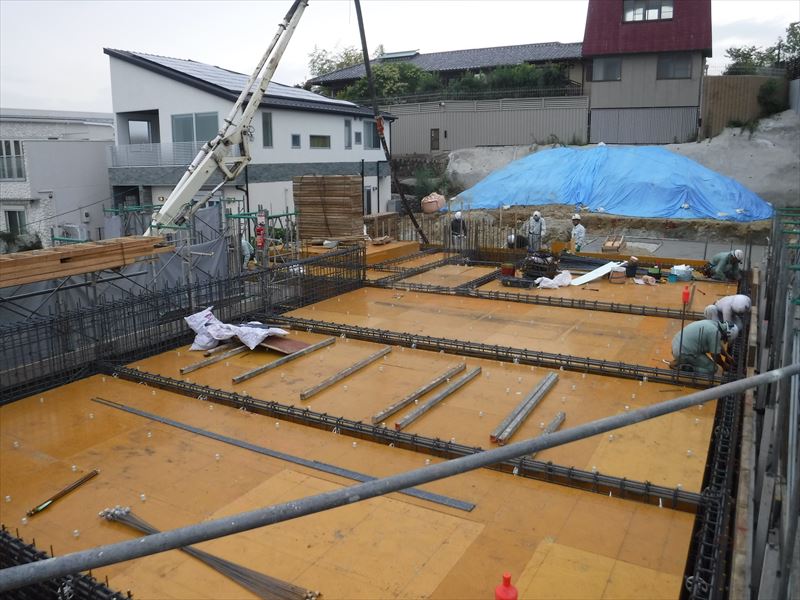

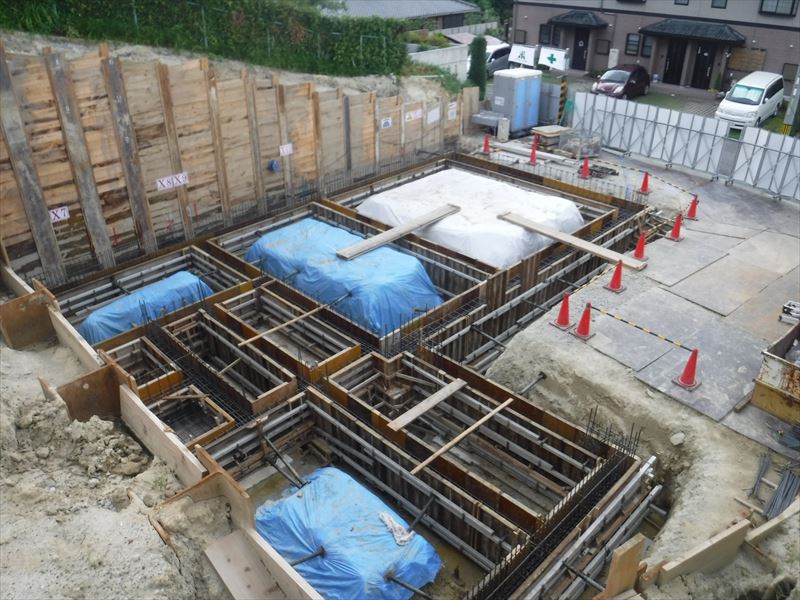

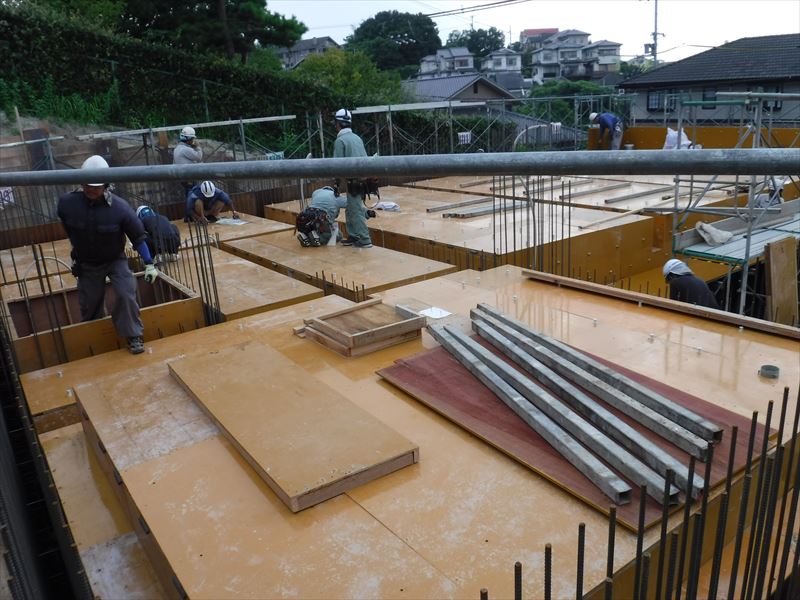

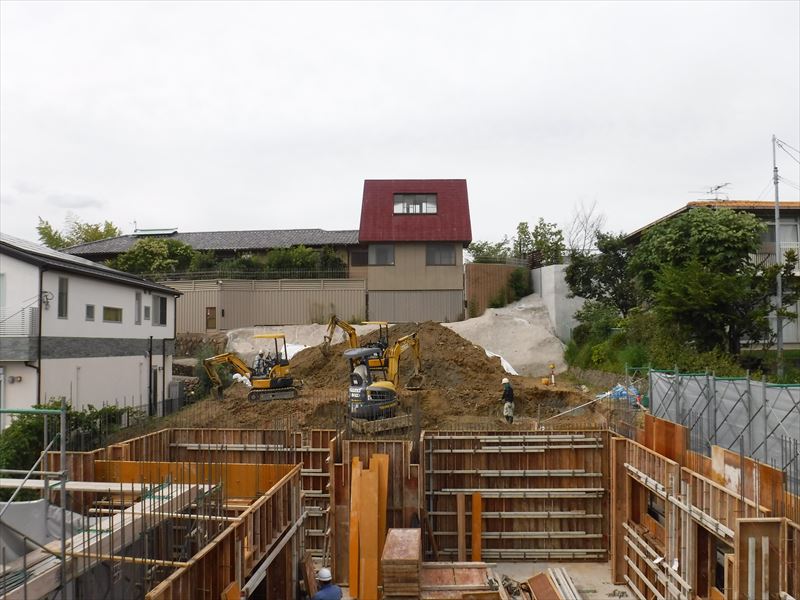

基礎部、型枠建込完了！（^0^）/
工期 29.5.16～30.3.31 所在地 豊中市東豊中町

もっとみる

障害者自立支援施設いずみ園移転新築工事

　2017年 07月 更新

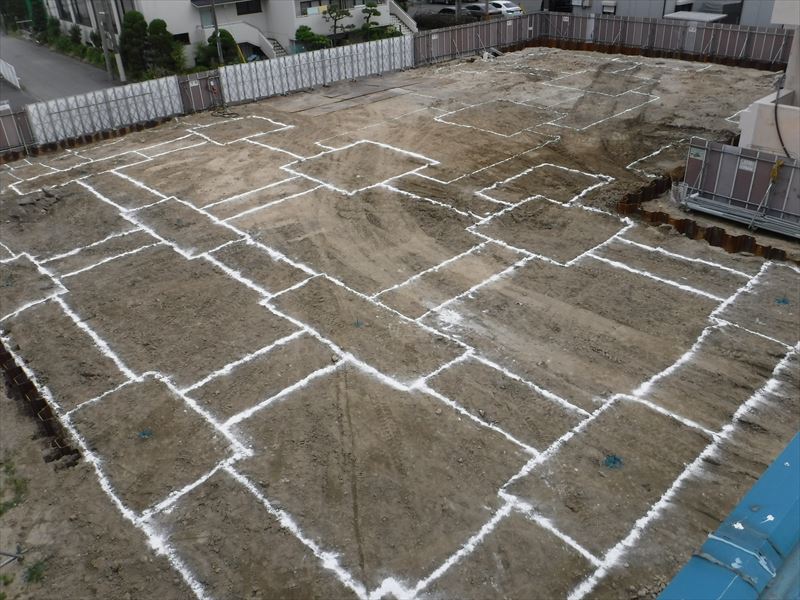

基本掘削墨出し完了　　明後日から掘削工事開始です。

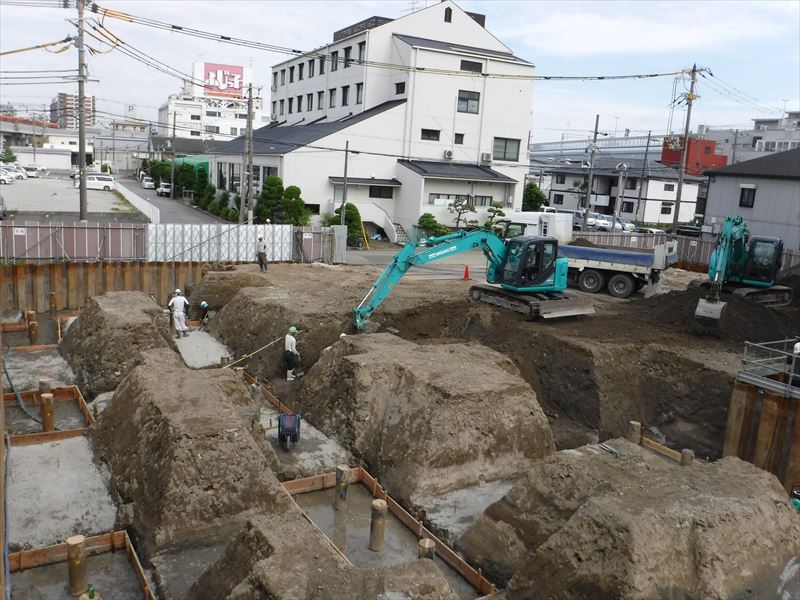

基礎掘削施工中　　0.45㎥のユンボ2台で掘削を行っています。　　残念ながら地下水が湧き出し、思うように進みません。
工期 29.6.1～30.3.15 所在地 西宮市津門川町

もっとみる

S邸新築工事

　2017年 07月 更新

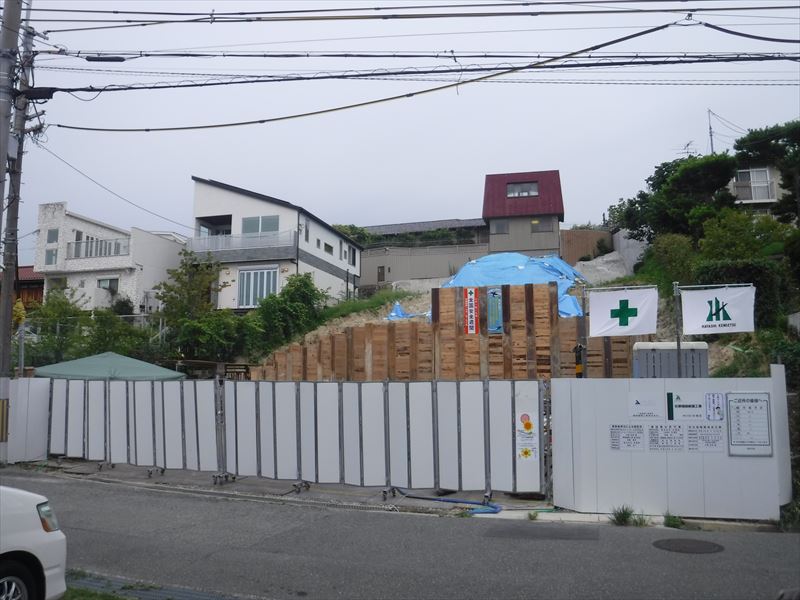

上部の土が崩れて こないように… H鋼を打設します。 上から見ると、 やはり、 かなりの高低差です。 （‥;）
H鋼打設作業開始！

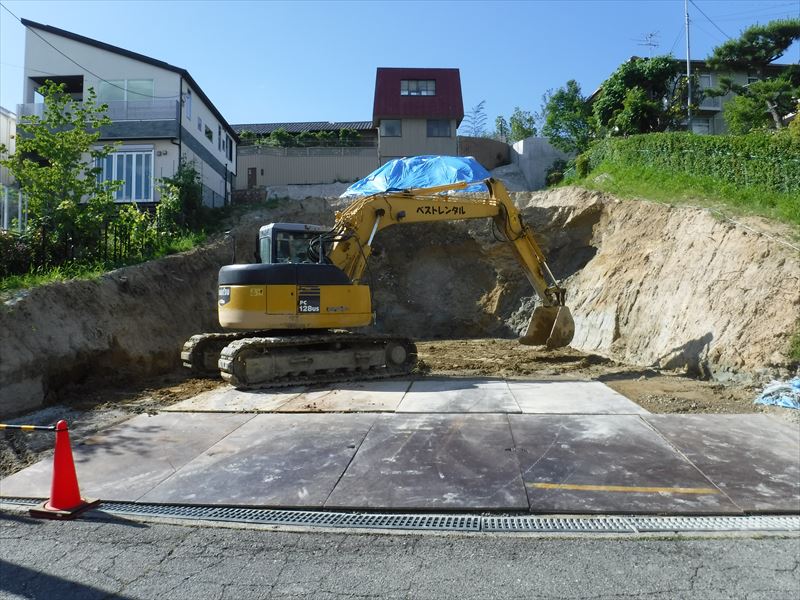

まずは… 山を崩して、 平地を広げます。

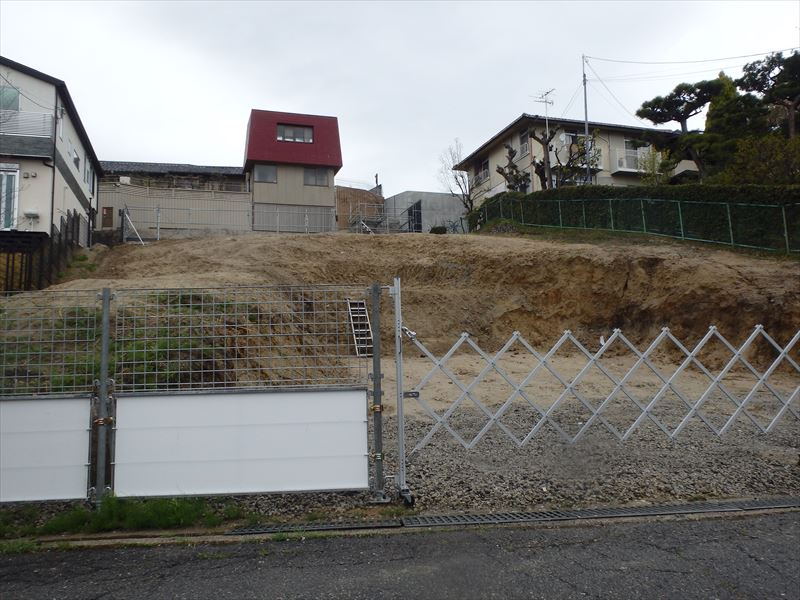

この斜面地で… この高低差… 7ｍ500…（‥;） 建物工事 始めます。 (^0^)/
工期 29.5.16～30.3.31 所在地 豊中市東豊中町

もっとみる

障害者自立支援施設いずみ園移転新築工事

　2017年 07月 更新

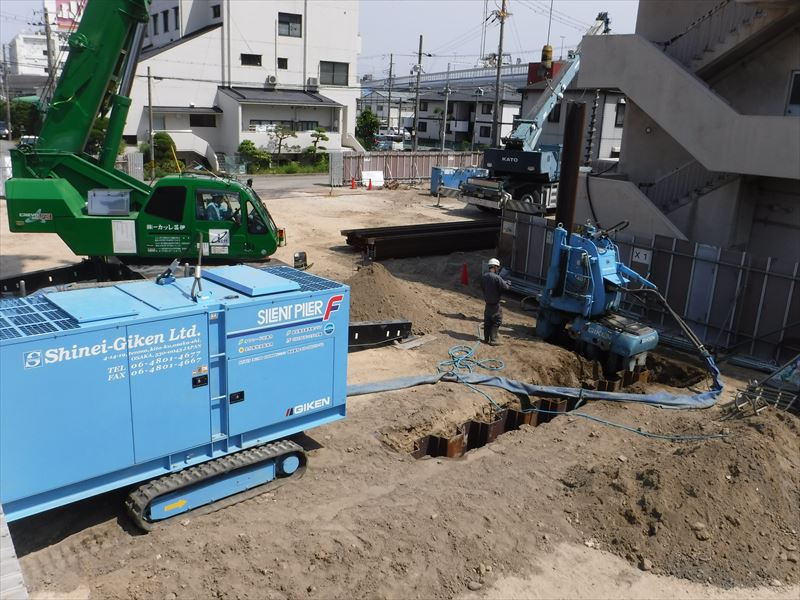

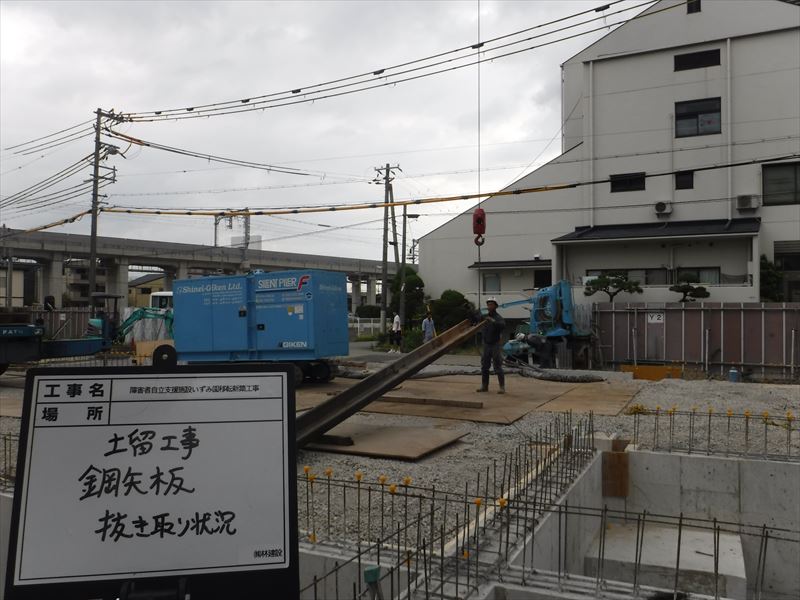

掘削工事前に行う土留め工事です。 今回は宮水の汚染を最小限に抑える鋼矢板工法となり約7mの鋼矢板をサイレントパイラーを使用し圧入していきます。 特性として、止水性にすぐれ軟弱地盤に適しています。

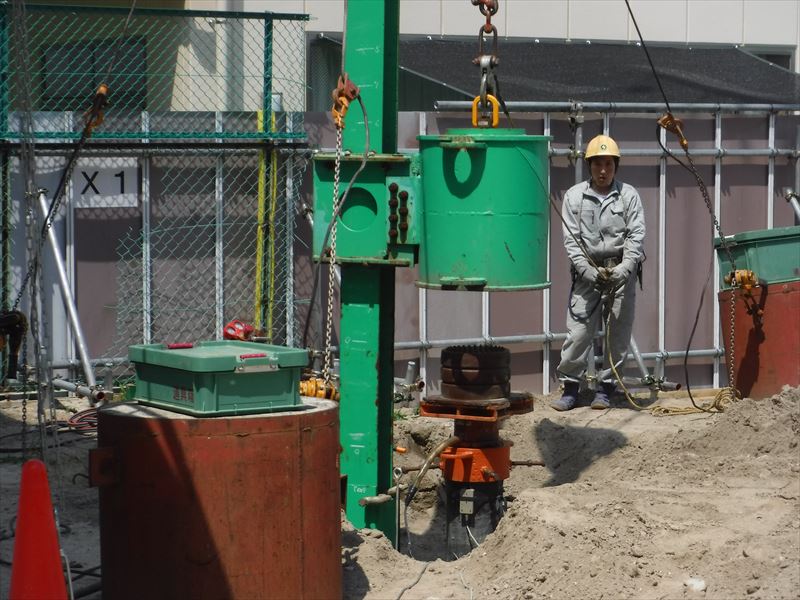

打設完了の鋼管杭頭部に約2tの重りを最大2mの高さより落下させ杭の支持力特性の試験を行っています。

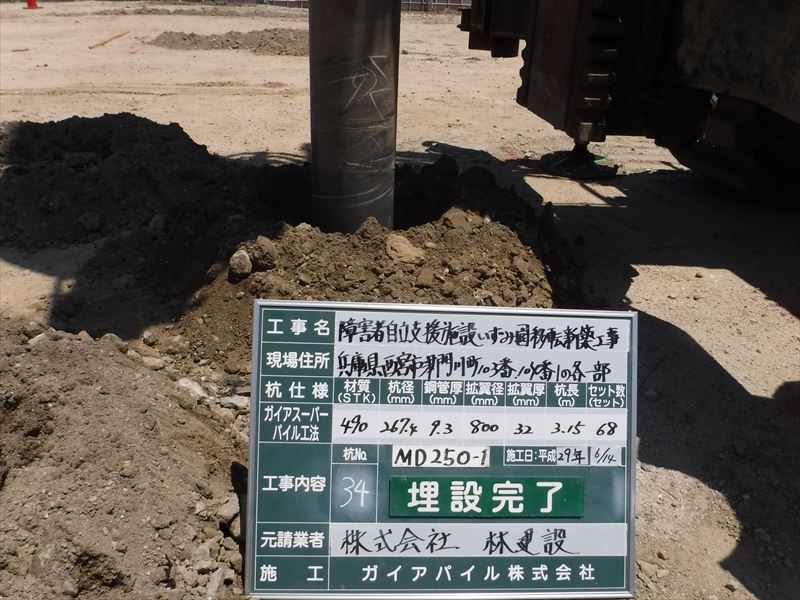

鋼管杭の打設状況。 全部で68本の鉄製の杭を打設します。杭先端の深さは現状地盤より約5mとなり3日間かけての施工となります。

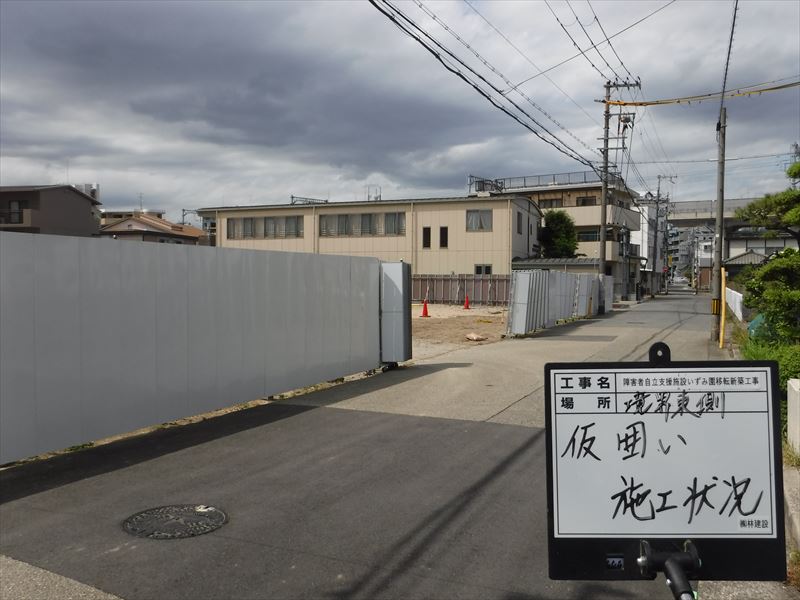

安全、防塵、遮音等の目的で工事期間中の工事現場と外部を遮断する現場周囲を高さ2mのフラットパネルで囲っています。 入口は東面1ヶ所、西面1ヶ所となっています。

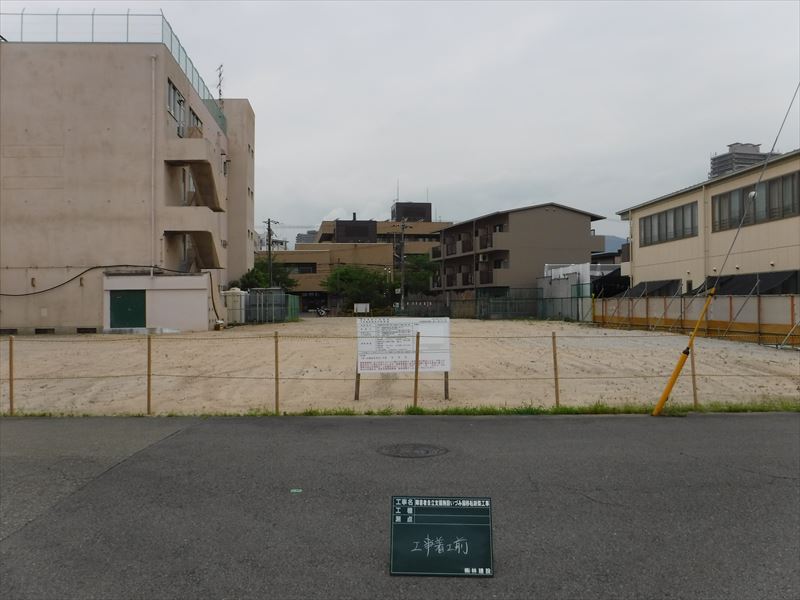

敷地面積1,518㎡のこの場所に、鉄骨3階の児童福祉施設を来年3月竣工をめざし、建設します。 ここ西宮の地下には宮水といって灘五郷の酒造りに欠かせない名水が流れています。
工期 29.6.1～30.3.15 所在地 西宮市津門川町

もっとみる

伊丹市立児童発達支援センター

　2016年 01月 更新

伊丹市立児童発達支援センター工事現場からのレポートです。

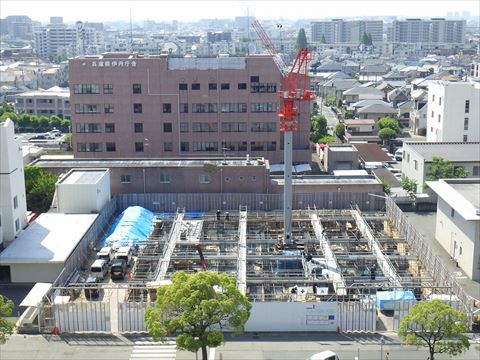

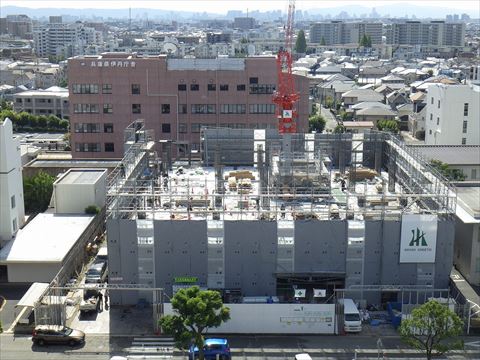

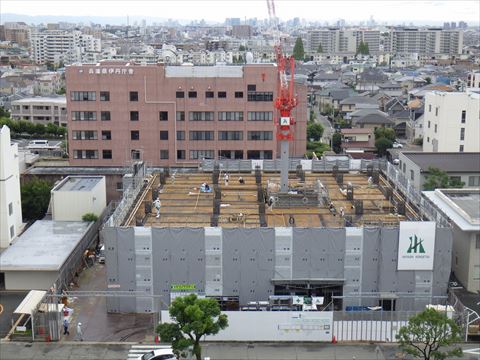

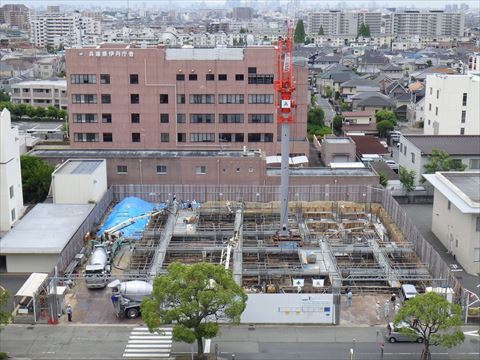

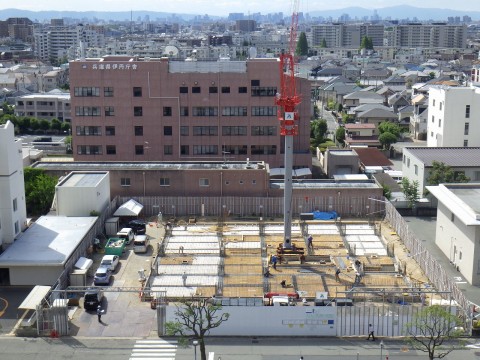

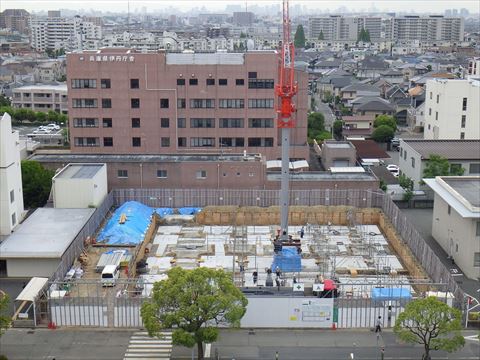

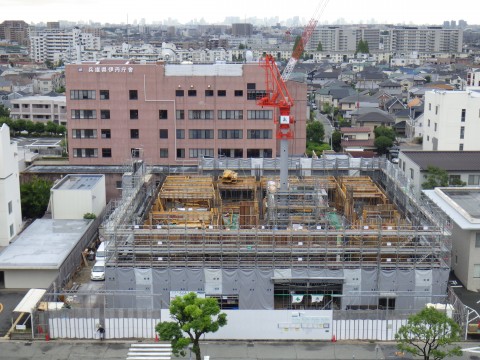

今回は少し高い位置にある定点カメラから見た現場の進捗をお伝えします。
リポートは新人監督S地です。よろしくお願いします！

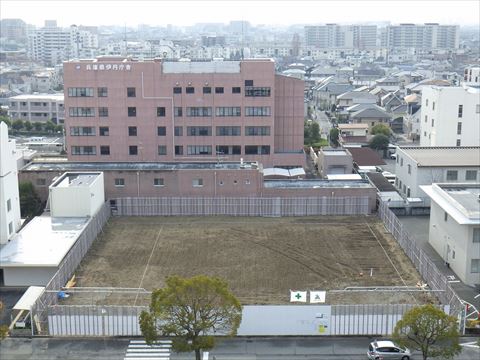

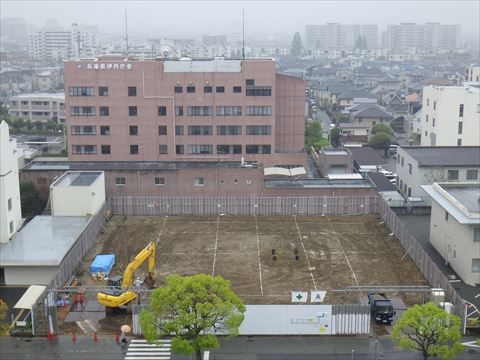

敷地内が更地になり、平坦に整地されました。 通り芯に白縄が張られています。 いよいよ建物の着工です！

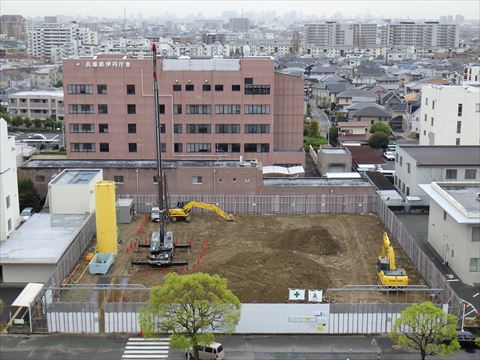

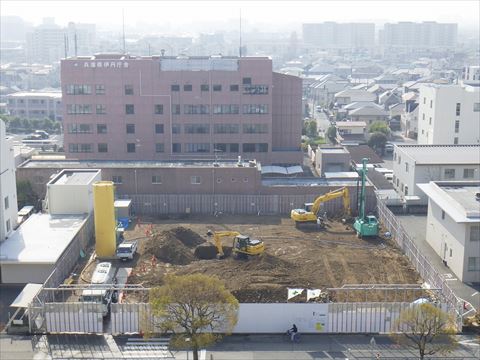

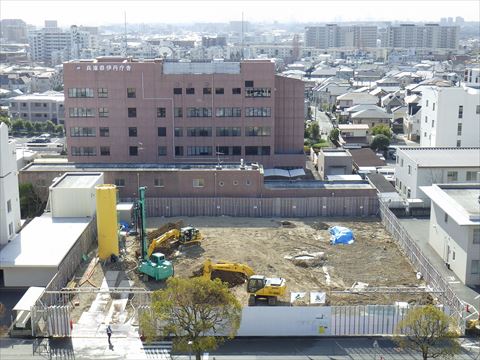

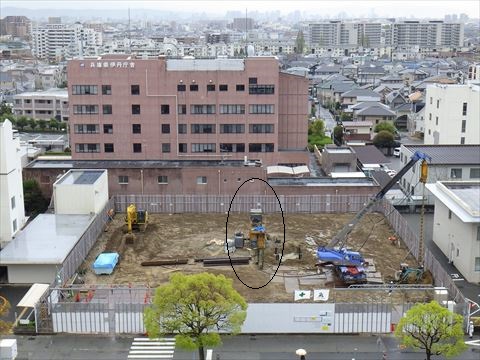

柱状の*地盤改良杭が施工されています。深さは５ｍです。 セメントの黄色いサイロが見えます。 *地盤改良杭･･･地盤を安定化させる杭（杭→土の中に打ち込んで目印や支柱にする長い棒）
引続き地盤改良杭の工事です。
杭残土の搬出。レッカーは、サイロや杭機材搬出に使用します。
*土留H鋼の打設工事 基礎掘削が深さ≒２ｍのため崩れないように！ *土留め･･･土が崩れてこないようにするための仮設構造物
いよいよ掘削作業の開始です！ 各通り芯がわかるよう白縄が張られています。

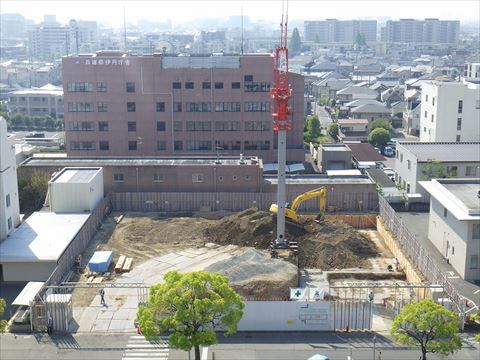

クレーンが建ちました＼(^^)／ 掘削作業！まずは周囲から掘っていきます♪

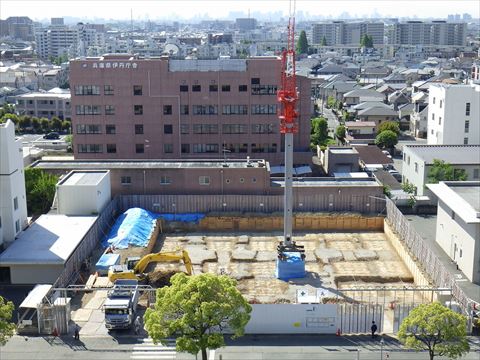

基礎掘削ほぼ完了です！
*捨てコンが打設されましたね♪ *捨てコン･･･基礎を平らにするための（低強度の）コンクリート
基礎足場ができました。 基礎の鉄筋組立作業中です！

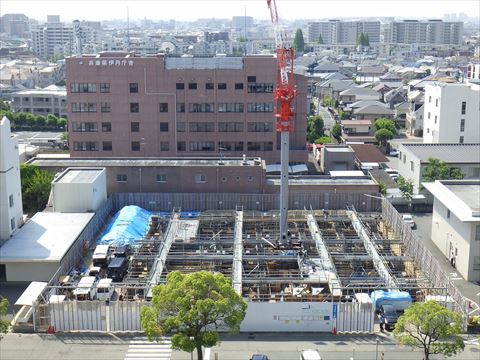

基礎の鉄筋と*型枠組立て作業 *型枠･･･生コンが固まるまで保持する仮設の枠
３工区ある内のB工区の基礎コン打設です
１Ｆ床の型枠が終わり、配筋をしているところです これが終わればコンクリート打設をします！
柱の配筋、柱の型枠の段取り、外部足場の組立の同時進行です！ もう少ししたら壁の配筋と型枠の建込も始まります。

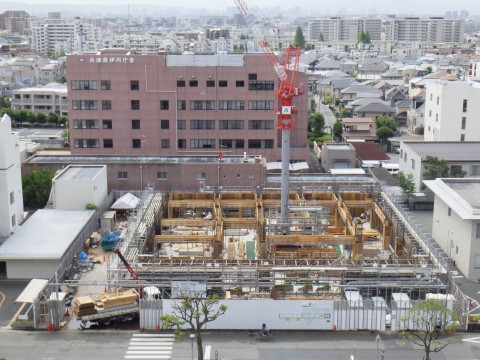

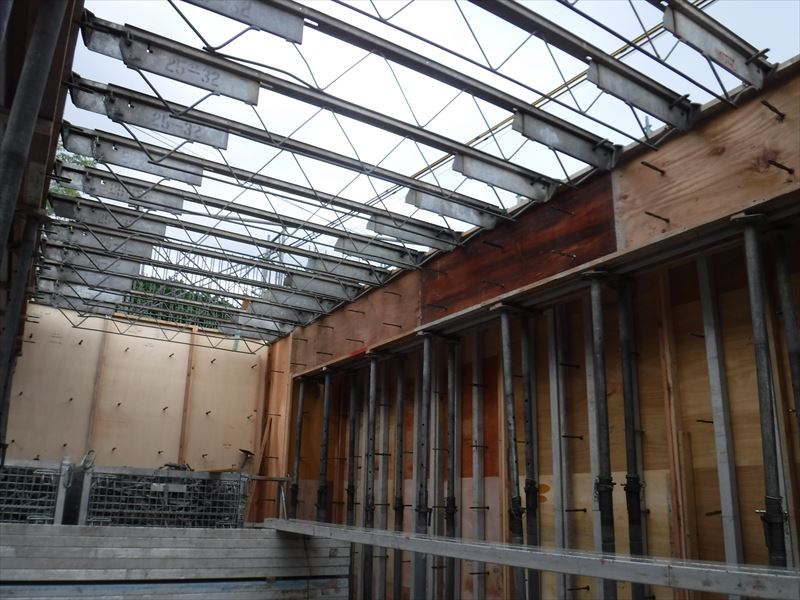

壁・柱・梁の型枠もだいたい終わり。 次はスラブの型枠を貼っていきます。
スラブの型枠がほぼ終わり、梁の配筋を組んでいるところです。
２Ｆ柱鉄筋の*圧接です *圧接･･･ガスなどにより熱して鉄筋などを接合する方法
２Ｆ躯体の型枠を建込んでいます。 来週はスラブを貼って梁配筋を組んでいきます。

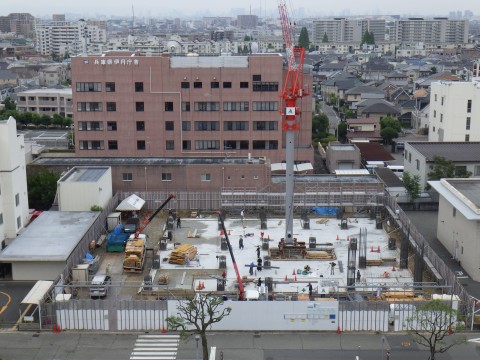

3Fスラブ配筋が調度終わったところです！ この翌日にコンクリート打設を行い、1Fでは、サッシの取付けが始まっています。
先週2F躯体と3Fスラブのコンクリート打設が終了し、今は柱の配筋工事を行っています。 1Fでは軽鉄工事が始まり、内部の間仕切り壁の下地が建てられていってます。

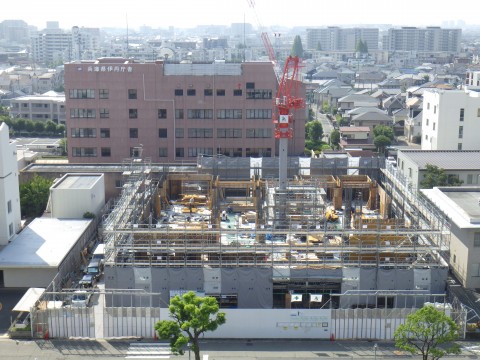

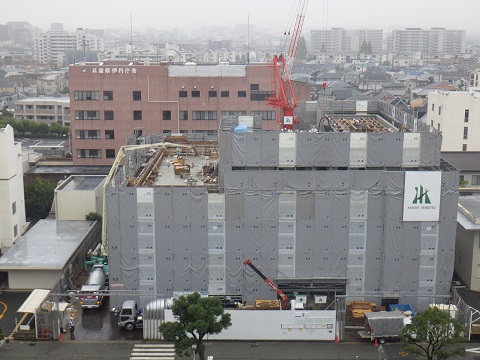

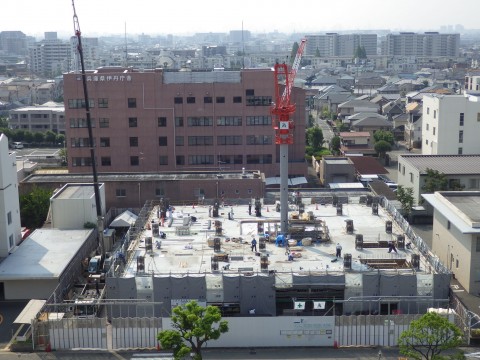

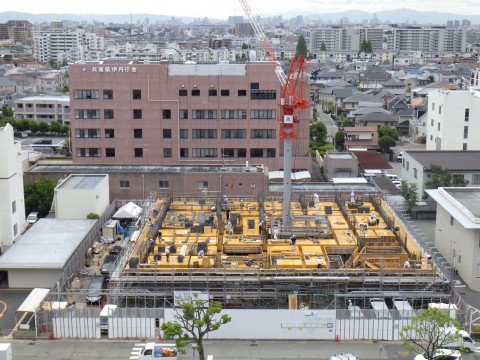

4Fの型枠を建て込んでいるところです。 見えづらいですが、梁の型枠まで建て込んいます。
状況は19日と同じですが、スラブの型枠を貼っています。
4Fコンクリート打設が完了したところです。 外部はまだ基礎と*パラペットのコンクリート打設が残っています。 中では軽鉄工事や建具工事が進んでいます。 *パラペット･･･防波堤外港側に設けられる胸壁
4FとRFの基礎とパラペットのコンクリート打設を行っています。 中では軽鉄工事や軽鉄工事や3Fの断熱ウレタン吹付、入口のタイル貼り等の工事を行っています。

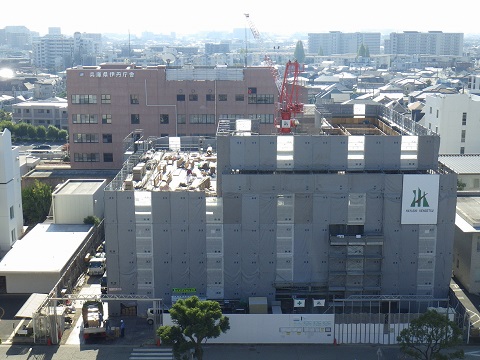

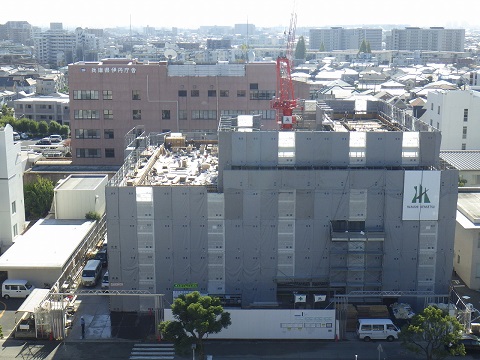

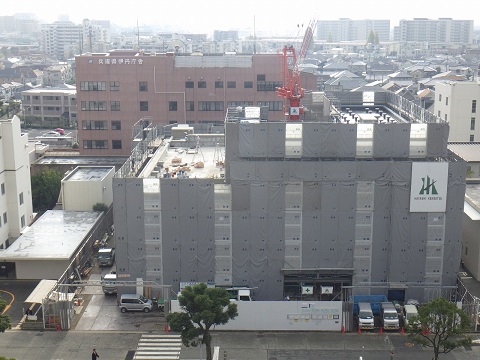

外観にはあまり大きな変化はありませんが、内部は徐々に仕上げに近づいています。

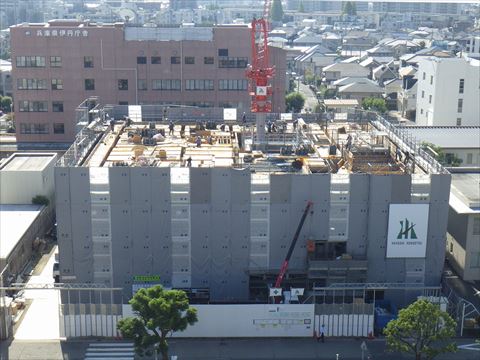

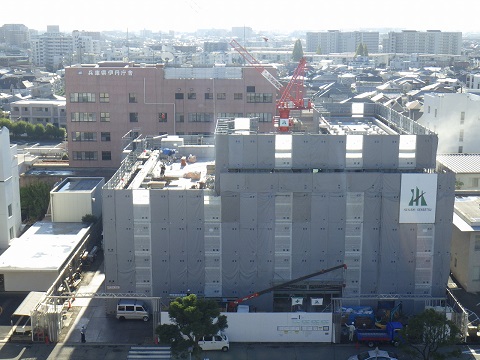

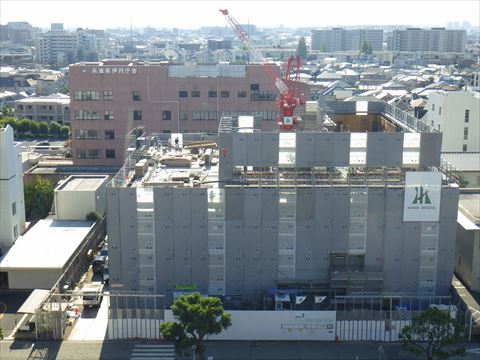

RFの基礎工事やパラペットの塗膜防水が始まり、色がついているのがわかります。 足場で隠れていますが外壁の塗装も進んでいるので少しずつ建物の姿が変わってきていることかと思います。
所在地 伊丹市千僧

もっとみる

OB顧客様へのケアとして樋清掃を行いました

　2014年 06月 更新

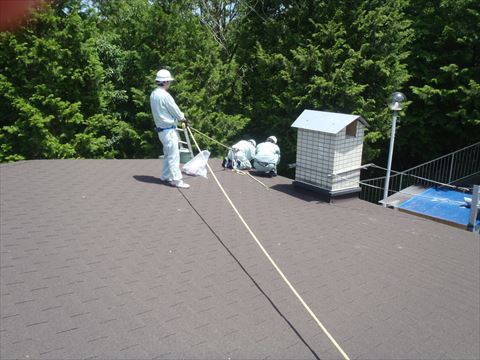

場所によってはこんな具合にロープで安全を確保して作業します。 けして新入社員を酷使しているわけではないので念のため^^;

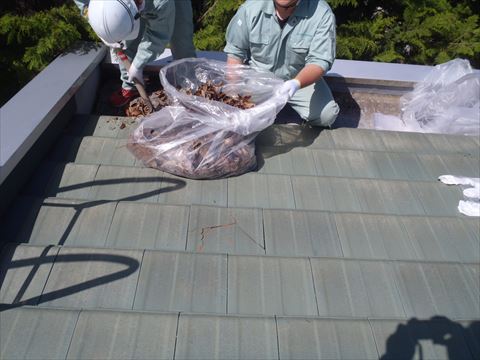

樹木あるところではこんなに落ち葉が溜まっていました。 高所での作業となりますので安全に配慮して慎重に作業します。

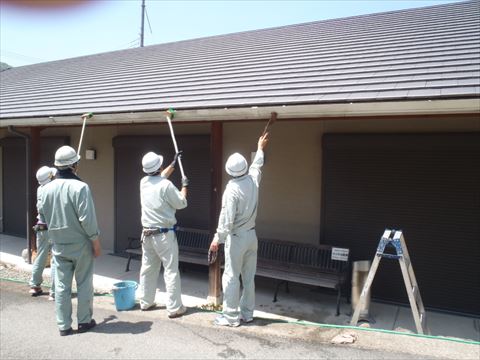

林建設では毎年梅雨入り前に、ＯＢ顧客様を訪問し樋の清掃を行っています。 「現場便り」番外編として、その様子をご紹介します。



レポーター：Array

もっとみる

住之江区浜口西有料老人ホーム新築工事

　2014年 08月 更新

仮囲いしました。工事車両の出入り口も整備され、いよいよ工事開始です。
敷地に対して建物がいっぱいに建つので、掘削しても隣地に影響が出ないよう土留めのH鋼を建て込みます。
作業開始です。まず軟弱な地盤を柱状に改良して基礎の下部を固めます。 これを地盤の柱状改良といいます。
3工区基礎配筋です。
1工区埋め戻します。
2工区の基礎です。
基礎の位置をその場所に書き写すために、捨てコンクリートの打設を行っています。
基礎の鉄筋が組み立てられました。コンクリートで隠れてしまうんですけど、もったいないくらいの造形美です。なんだか芸術的ですね。
いよいよ掘削開始です。敷地が狭く境界際まで掘削するため、慎重に作業を進めます。
ほぼ最終段階です。敷地が狭いためレッカー車と建物がすれすれの状態で建てられました。

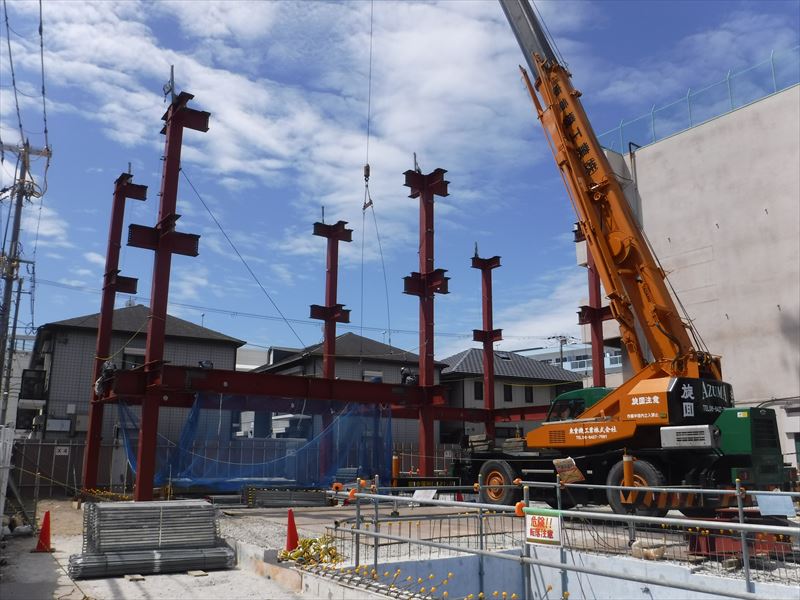

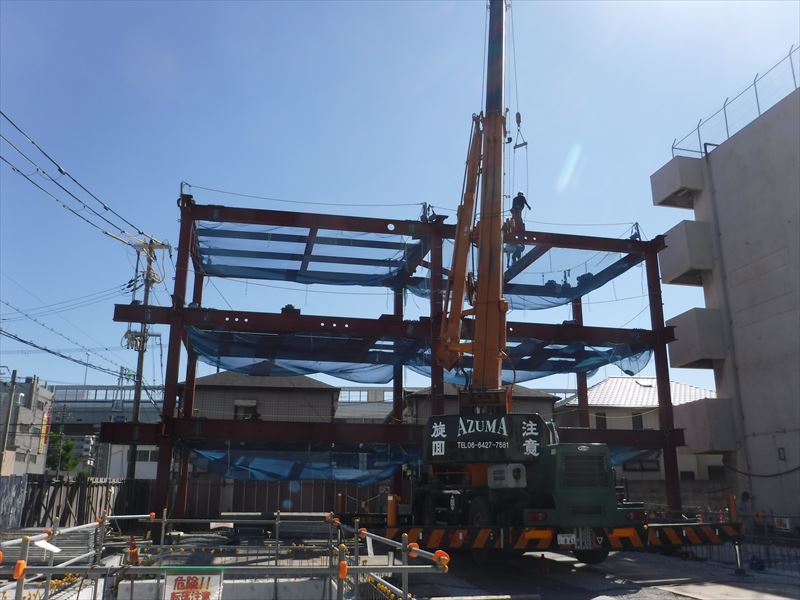

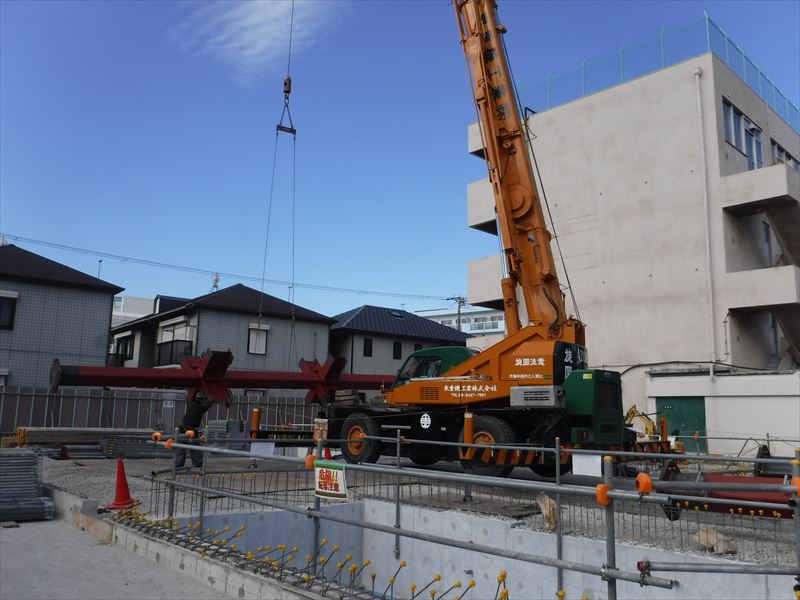

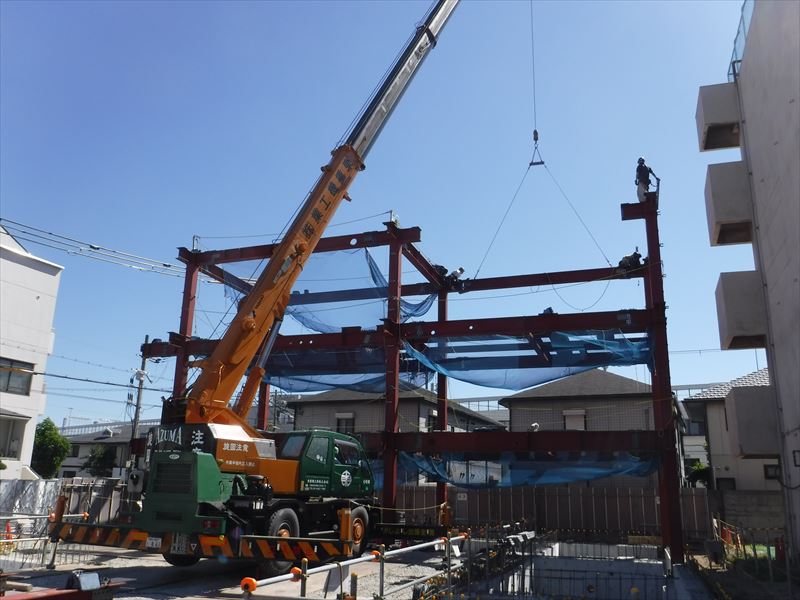

さあ、いよいよ鉄骨の骨組みを建てていきます。当然奥の方から順番に建てていきます。
前面道路は狭いので、工事車両がご近所の迷惑にならないか気を張った一日でした。
床ができ、壁が出来てサッシの建具が入りました。内装工事の受け入れ準備が整いましたね。

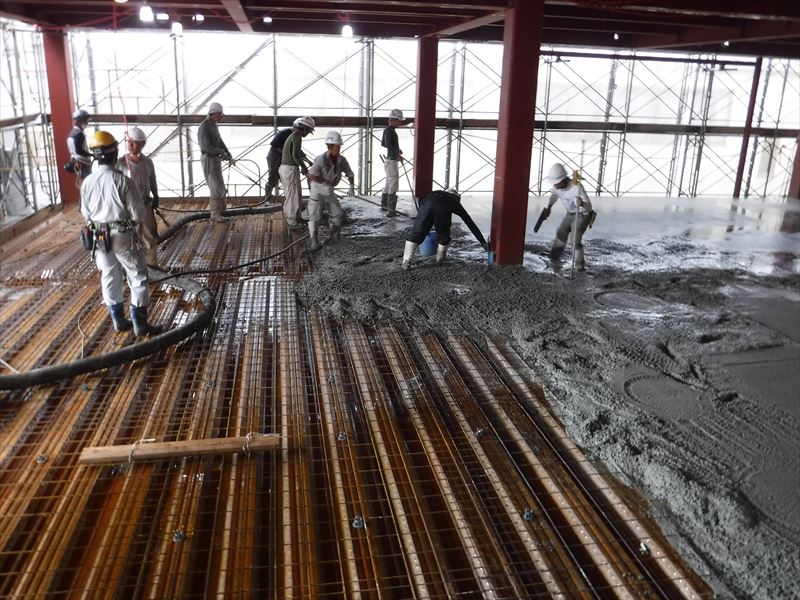

各階の床のコンクリートを打設します。これは2階のようすです。

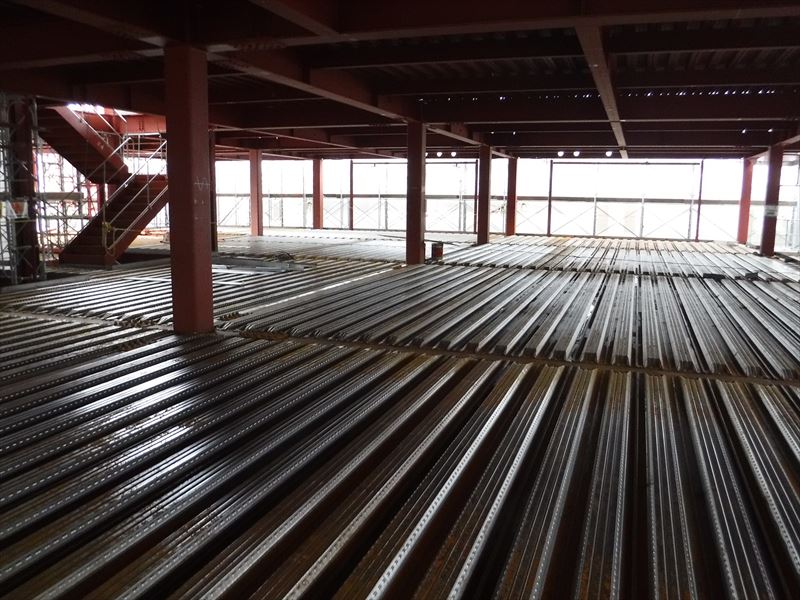

各階の床にはコンクリート床を受けるデッキスラブが貼られました。
出入り口の枠が取り付けられて壁ボード貼りです。
メインアプローチの外壁はタイル張りとなっていますね。建物の重厚感が出る重要な仕上です。職人さんも熱いまなざしで仕事していますね。

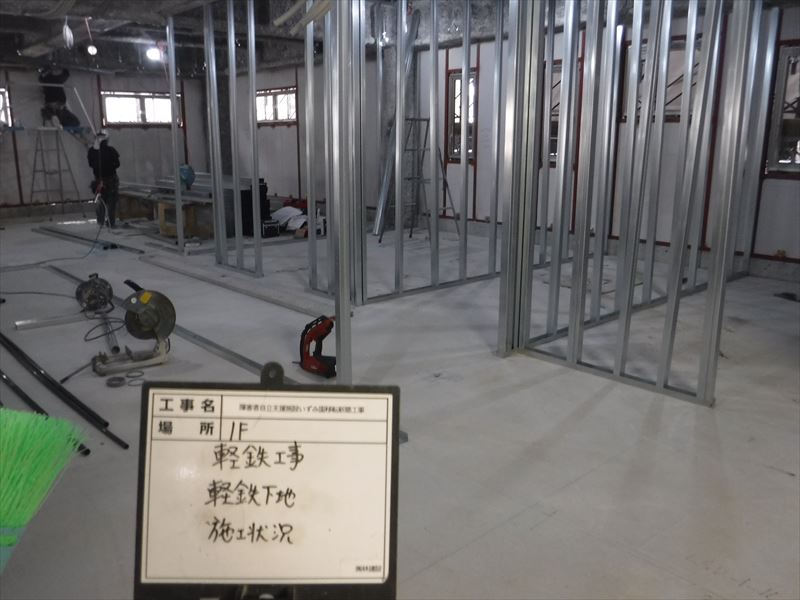

内部では仕切り壁の骨組が出来てきました。
その頃、外部では吹付け塗装が施工されています。窓を開けられてないので、並行してやってる内部の作業環境はとても暑くなります。
天井下地が組まれています。エントランスホールなので少しオシャレに、円形の折り上げ天井ですね。
屋上ではアスファルト防水の施工が行われています。熱せられたアスファルトは230℃もあります。夏場の作業は地獄です^^!3
床は、仕上げのシートを貼る前に、セラミック系のレベリング材を流し、表面をたいらにします。この材料は流せばたいらになってくれ、おりこうさんですが値段も張ります。
内装は仕上げに入っています。高い部分の塗装工事中。
外装の工事も終わり、後は足場の解体です
天井のクロス貼りです。天井を貼るのは神業ですよ。
タイルの目地入れをやっているところです。
床の仕上げは長尺シートです。下地はレベリングで、まったいらですね。
ほぼ仕上がった内部です。
内部はほぼ出来上がりました。
内部は内装工事が終わり、金物関係の取付けです。これが内部の最後の工事です。
外構工事の土間タイル貼りの工事です。これでぐっつと足元が引き締まりますね。
外構では、植栽の植え込みをしています。これが、外構工事の最終ですね。
外部も大詰めです。外装の装飾金物の取付けです。

もっとみる

ニチイケアセンター川西多田

　2013年 05月 更新

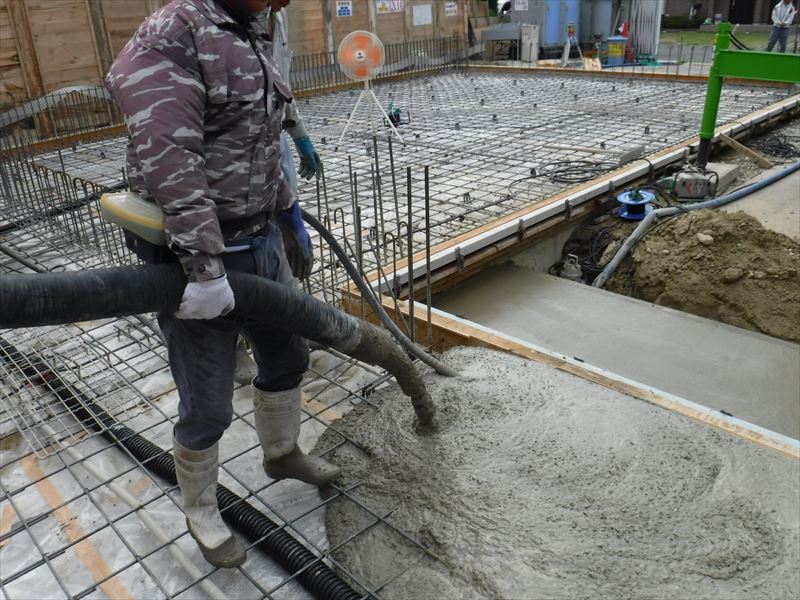

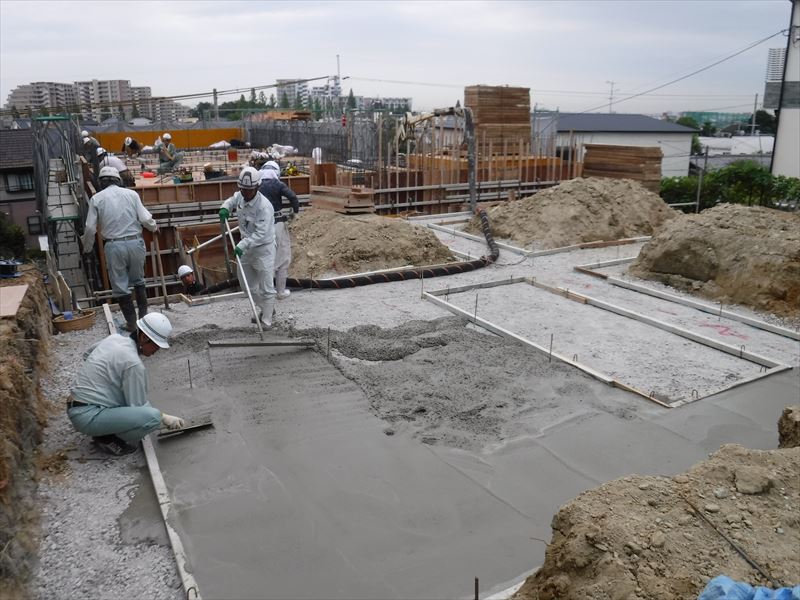

配筋し終えたところにコンクリートを流し込みます。 きれいに均すのが至難の業。ここでも職人芸が光ります。
2013.4.26 開発工事～配筋作業です。 とにかく速い！職人技ですね。かっこええ。
2013.4.17 開発工事（建物の土台を作ります。）まずは掘削。 重機がパワフルでかっこええ。これはバックフォと言います。
2013.4.13 ここは兵庫県川西市新田。この地に介護福祉施設を建設します。 竣工予定は2014年1月。私は新人現場監督のＩと言います。 頑張ってレポートしますのでよろしくお付き合いください。
杭工事です。 こっからいよいよ建物本体の工事に入ります。 写真の重機は一軸地盤改良機（であってるかな？）
約1か月続いてきた開発工事が終了しました。
2013.5.25 こんにちは。新人現場監督のIです。 川西市新田の現場全景です。

もっとみる

伊丹東野高齢者住宅

　2012年 09月 更新

これから、この伊丹東野の地に高齢者専用住宅を建設します。 いよいよ現場着工。建物位置出し中です。
反対側からみたところです。・・・畑ですね(笑）
３月も終わり、現場では梅が咲き散り始めていました。
本日は関係者を集め、神主様にお越し頂き地鎮祭です。 無事に完成しますように・・・・(祈）
写真ではよく見えませんが、神主様に四方を清めて頂いているところです。
鉄骨の骨組みを作っています。
鉄骨の骨組みを作っています。
鳶さんが外壁の工事をするための足場を組み立てています。
さぁ♪床を作ろう☆
液体のコンクリートを流している最中です。
完成～♪ 時間がたつと固まるんやで^^
外壁パネルを取り付けます。重たそう・・・。
鉄骨を火事とかの熱から守る綿です。☆ でも、これめっちゃ痒いんです。
耐火被膜吹付完了～♪
もうちょっとで雨が入らなくなる☆
建物内の部屋を仕切る壁の骨組みです。 キラキラしてて、やっと出来てきたって感じ☆
石こうボードで壁を作ってます♪
何色になるのかな？
ローラーをコロコロ・・・ コロコロ・・・ 灰色でした。
ローラーをコロコロ・・・ コロコロ・・・ 黒色でした♪
色塗りの他にタイルも貼っちゃいます！
タイル貼り付け完成！
電気とかの配線がいっぱい><
天井も石こうボードで貼ります♪ これが重たくてしんどいんよなぁ・・・(泣）
キレイキレイしてから壁紙をね☆
まずは天井から♪
トロトロのセメントを流してます♪ 固まったら床が綺麗に水平になるんだぜ！ 凄いでしょ？☆
床シートを貼ります。 お部屋になっていく（☆Ｗ☆）ｷﾗｰﾝ
立派でしょ？
キッチンも入っている。 今回はシックなデザインでかっこいい。
掃除～そうじ～♪
防水シートを貼ります♪ 屋上は暑すぎる↓ 熱中症に気を付けなければ^^!3
色を塗って完成です。
これは雨の水が流れる道を作ってます♪
ブロック積みです！
石を積んで積んで・・・ これが出来たらカッコいいんだ。
道路の道（意味不明）と同じ素材だよ♪ あ、これさっき積んでた石！
完成です！
